| DN: | 700/800/900/1000 میلی متر | بدنه سوپاپ: | چدن خاکستری یا چدن گره ای |
|---|---|---|---|
| پ.ن: | 1.0/1.6 مگاپاسکال | قدرت: | کتابچه راهنمای |
| ساختار: | پروانه | پورت اتصال: | فلنج |
| سفارشی: | آره | کاربرد: | اب |
| دمای قابل اجرا: | ≤80 ℃ | استاندارد ساخت: | GB12238 |
| رنگ: | آبی | MOQ: | 10 عدد |
| برجسته: | شیر فلنج پروانه ای چدنی,شیر فلنج پروانه ای nbr,شیر پروانه ای فلنج دار دستی |
||

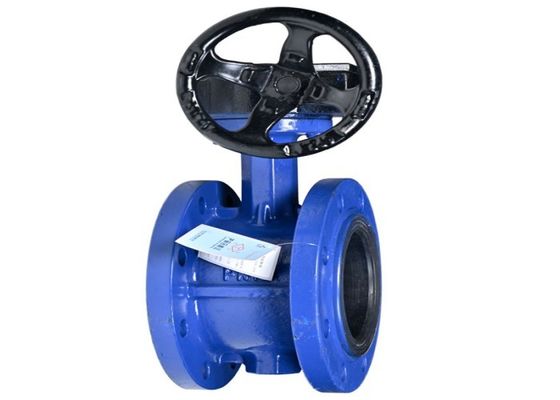

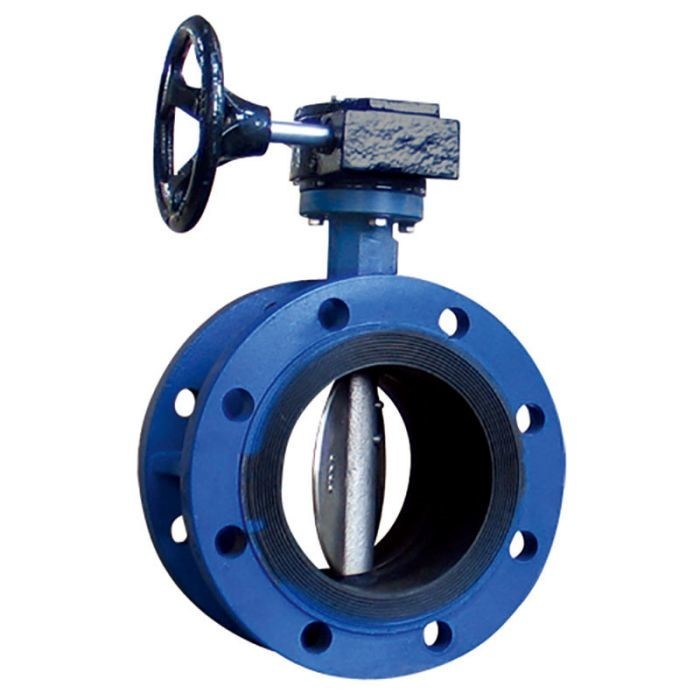

شیر پروانه ای فلنجی دارای مزایای طول ساختاری کوچک و ارتفاع کلی، سرعت باز و بسته شدن سریع، مقاومت کم سیال در هنگام باز شدن کامل و کنترل جریان حساس در هنگام باز شدن در حدود 15 تا 17 درجه است.اصل ساختاری شیر پروانه ای فلنجی برای ساخت شیرهای با قطر زیاد مناسب است.
در شرایط کاری زیر، شیرهای پروانه ای توصیه می شود:
1 گاز، تنظیم و کنترل سرعت جریان مورد نیاز است.
2 رسانه گل و محیط حاوی ذرات جامد.
3 جایی که طول ساختار شیر باید کوتاه باشد.
4 مواردی که به سرعت باز و بسته شدن سریع نیاز دارند.
5 جایی که اختلاف فشار کم است.
| مدل | DN | اندازه | ||||
| میلی متر | دی | D1 (PN10) | Z-φd | L | bf | |
| D341X-10 | 700 | 895 | 840 | 24-φ31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-φ34 | 318 | 44-5 | |
| 900 | 1115 | 1050 | 28-φ34 | 330 | 46-5 | |
| 1000 | 1230 | 1160 | 28-φ37 | 410 | 50-5 | |
مشخصات عملکرد شیر پروانه ای فلنج دار
|
مدل |
PN (MPa) |
فشار تست (MPa) |
دمای قابل اجرا |
رسانه قابل اجرا |
|
|
قدرت (آب) |
آب بندی (آب) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80 ℃ |
اب |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80 ℃ |
اب |
1. در صورت عدم استفاده، باید در یک اتاق خشک و دارای تهویه قرار داده شود و هر دو انتهای آن باید با پوشش های گرد و غبار پوشانده شود تا از تمیز بودن حفره داخلی شیر اطمینان حاصل شود.
2. هنگامی که برای نگهداری در خارج از منزل نگهداری می شود، باید حمایت شود، با زمین تماس نداشته باشد و برای محافظت با فیلم پلاستیکی پوشانده شود.
3. هنگامی که شیر ذخیره شده برای مدت طولانی مجددا استفاده می شود، بررسی کنید که آیا بسته بندی از کار می افتد یا خیر، و روغن روان کننده را به هر قسمت در حال چرخش اضافه کنید.
4. در حین استفاده، سوپاپ باید به طور مرتب بررسی شود تا از استفاده عادی آن اطمینان حاصل شود، از جمله سفت کردن مهره غده بسته بندی شیر به طور منظم برای جبران ساییدگی ساقه دریچه.
5. شیر باید در مدت زمان سرویس مشخص شده، از جمله تعویض واشر، بسته بندی، حلقه آب بندی، توپ (در صورت نیاز) و سایر جفت های آب بندی استفاده و نگهداری شود.
6. تمیز نگه داشتن محیط کاری شیر می تواند طول عمر شیر را افزایش دهد.
