| DN: | 400/450/500/600 میلی متر | پ.ن: | 1.0/1.6 مگاپاسکال |
|---|---|---|---|
| نوع سوپاپ: | پروانه | نوع انتقال: | کتابچه راهنمای |
| نوع رابط: | فلنج | جنس بدنه: | چدن |

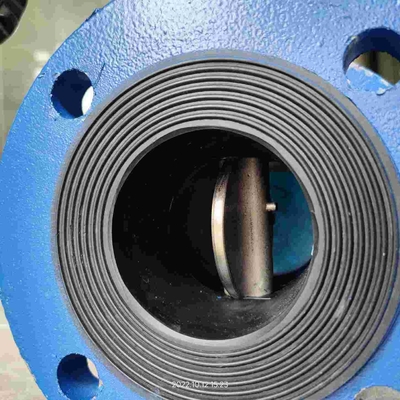

| مواد روکش لاستیکی: | NBR | جنس صفحه پروانه ای: | QT450-10 |
| ساختار: | نوع مهر و موم شده خط مرکزی | استاندارد را اتخاذ کنید: | GB12238 |
| رسانه ها: | اب | دمای رسانه: | ≤80 ℃ |

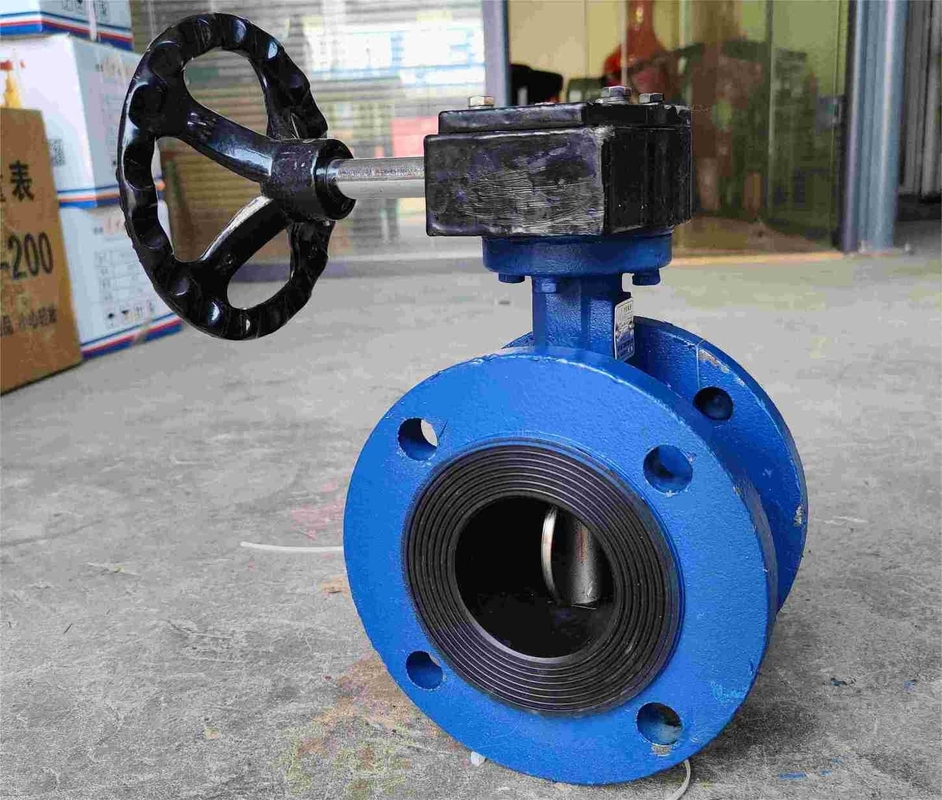

| برجسته: | شیر پروانه ای فلنج دار خاکستری,شیر پروانه ای فلنج دار با چرخ دستی,شیر پروانه ای فلنج دار dn 400 |
||
شیر پروانه ای فلنج دار سریع ترین نوع شیر در آینده نزدیک است.دارای ویژگی های ساختار ساده، حجم کم، وزن سبک، مصرف مواد کمتر، اندازه نصب کوچک، باز و بسته شدن سریع، چرخش رفت و برگشتی 90 درجه و گشتاور حرکتی کم است.
برای قطع، اتصال و تنظیم محیط در خط لوله استفاده می شود و دارای ویژگی های کنترل سیال خوب و عملکرد بسته شدن و آب بندی است.
طراحی ساده صفحه پروانه مقاومت سیال را کاهش می دهد که یک محصول صرفه جویی در انرژی است.
| مدل | PN (MPa) | فشار تست (MPa) | دمای قابل اجرا | رسانه های کاربردی | |
| قدرت (آب) | آب بندی (آب) | ||||
| D341X-10 | 1.0 | 1.5 | 1.1 | ≤80 ℃ | اب |
| D341X-16Q | 1.6 | 2.4 | 1.76 | ≤80 ℃ | اب |
| مدل | DN | اندازه | ||||
| میلی متر | دی | D1 (PN10) | Z-φd | L | bf | |
| D341X-10 | 400 | 580 | 525 | 16-φ31 | 216 | 32-4 |
| 450 | 640 | 585 | 20-φ31 | 222 | 32-4 | |
| 500 | 715 | 650 | 20-φ34 | 229 | 34-4 | |
| 600 | 840 | 770 | 20-φ37 | 267 | 36-5 | |
※ در مقایسه با سایر شیرها با مشخصات و درجه فشار مشابه، شیر پروانه ای فلنج دارای مزایای طول ساختار کوتاه، اندازه کوچک، وزن سبک و ساختار ساده است.
※ باز و بسته شدن سریع، عملکرد آسان، و می تواند برای باز و بسته شدن سریع شیرها استفاده شود.
※ عملکرد تنظیم جریان خوب و سفتی بسته شدن، عمر طولانی دارد و می تواند به عنوان شیر تنظیم استفاده شود.
※ برای شیرهای با قطر بزرگ مناسب است و به طور گسترده در خطوط لوله بزرگ تامین آب و زهکشی استفاده می شود.
