جزئیات محصول:
پرداخت:
|
| اندازه پورت: | 200/250/300/350 میلی متر | فشار اسمی: | 1.0/1.6 مگاپاسکال |
|---|---|---|---|
| راننده: | چرخ دستی | تایپ کنید: | شیر پروانه ای |
| رابط: | فلنج | شماره مدل: | D341X-10/16Q |
| بدن: | چدن | صندلی: | NBR |
| استفاده: | آب تمیز | دما: | -10℃~80℃ |
| استاندارد: | GB12238 | سفارشی: | OEM ODM |
| برجسته: | شیر پروانه ای فلنج دار چدنی ندولار,شیر پروانه ای فلنج دار 1MPa,شیر پروانه ای فلنج دار dn300 |
||

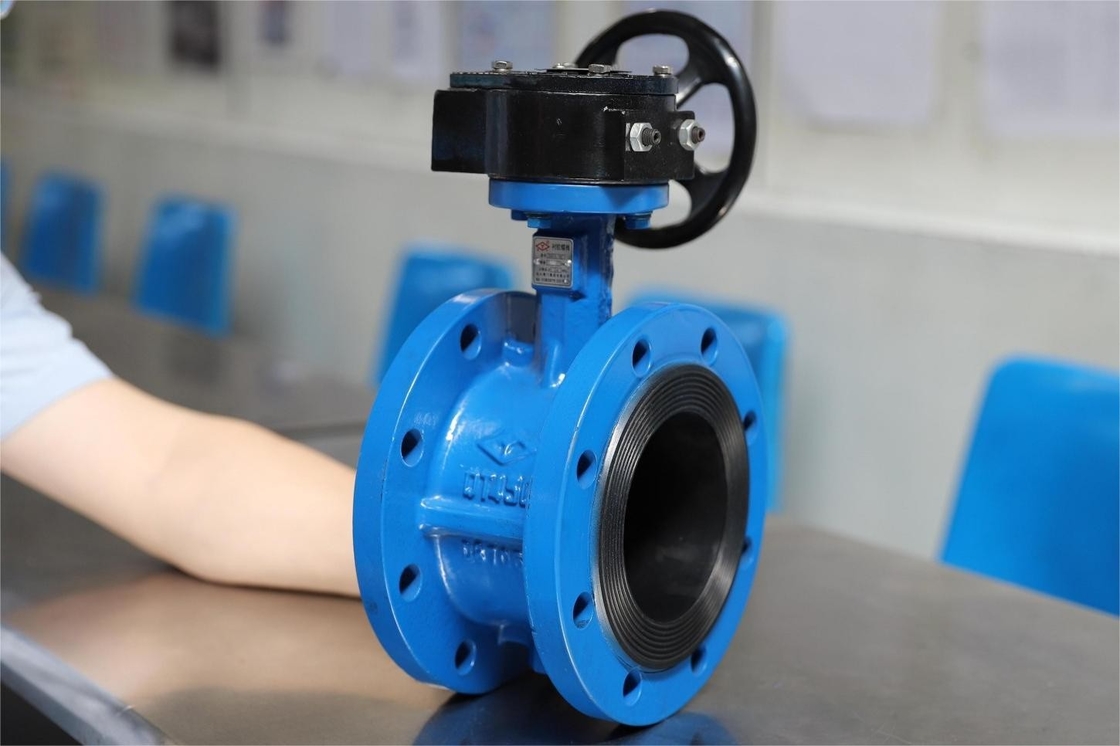

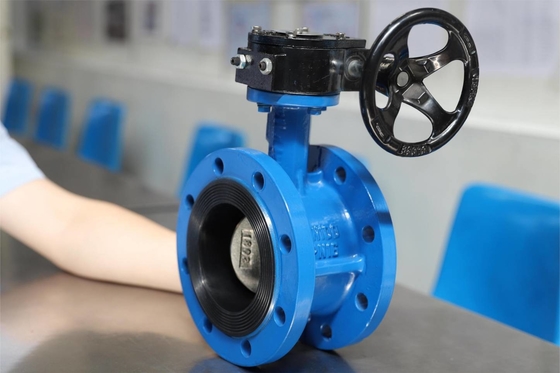

شیر پروانه ای فلنجی، به عنوان یک جزء مورد استفاده برای کنترل روشن و خاموش و جریان سیستم خط لوله، به طور گسترده در بسیاری از زمینه ها مانند نفت، صنایع شیمیایی، متالورژی، نیروگاه آبی و غیره استفاده شده است.
عملکرد شیر آسان است، عملکرد آب بندی محکم و عمر طولانی دارد.می توان از آن برای قطع سریع یا تنظیم سرعت جریان استفاده کرد.برای مواردی که نیاز به آب بندی قابل اعتماد و ویژگی های تنظیم خوب دارند مناسب است.
استفاده از مهر و موم صندلی لاستیکی آن را برای دما و فشار پایین تر، به طور کلی نه بیشتر از 80 درجه سانتیگراد و نه بیشتر از PN10، مناسب می کند، اما همچنین باعث می شود عملکرد آب بندی بسیار عالی داشته باشد.بنابراین برای مایع با دمای معمولی مناسب است.
|
مدل |
PN (MPa) |
فشار تست (MPa) |
دمای رسانه |
رسانه های کاربردی |
|
|
قدرت (آب) |
آب بندی (آب) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80 ℃ |
اب |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80 ℃ |
اب |
بدنه سوپاپ: چدن خاکستری + NBR، چدن ندولار + NBR
صفحه پروانه:QT450-10
دوک سوپاپ: 45
حلقه آب بندی نوع D: NBR+EPDM
| مدل | DN | اندازه | ||||
| میلی متر | دی | D1 (PN10) | Z-φd | L | bf | |
| D341X-10 | 200 | 335 | 295 | 12-φ23 | 152 | 26-3 |
| 250 | 405 | 355 | 12-φ28 | 165 | 28-3 | |
| 300 | 460 | 410 | 12-φ28 | 178 | 28-4 | |
| 350 | 520 | 470 | 16-φ28 | 190 | 30-4 | |
※ در مقایسه با سایر شیرها با مشخصات و درجه فشار مشابه، شیر پروانه ای فلنج دارای مزایای طول ساختار کوتاه، اندازه کوچک، وزن سبک و ساختار ساده است.
※ باز و بسته شدن سریع، عملکرد آسان، و می تواند برای باز و بسته شدن سریع شیرها استفاده شود.
※ عملکرد تنظیم جریان خوب و سفتی بسته شدن، عمر طولانی دارد و می تواند به عنوان شیر تنظیم استفاده شود.
※ برای شیرهای با قطر بزرگ مناسب است و به طور گسترده در خطوط لوله بزرگ تامین آب و زهکشی استفاده می شود.
در صورت عدم استفاده، باید در یک اتاق خشک و دارای تهویه قرار داده شود و هر دو انتهای آن باید با پوشش های گرد و غبار پوشانده شود تا از تمیز بودن حفره داخلی شیر اطمینان حاصل شود.
هنگامی که برای نگهداری در خارج از منزل نگهداری می شود، باید حمایت شود، با زمین تماس نداشته باشد و برای محافظت با یک فیلم پلاستیکی پوشانده شود.
هنگامی که شیر ذخیره شده برای مدت طولانی مجددا استفاده می شود، بررسی کنید که آیا بسته بندی از کار می افتد یا خیر، و روغن روان کننده را به هر قسمت چرخان اضافه کنید.
در حین استفاده، سوپاپ باید به طور مرتب بررسی شود تا از استفاده عادی آن اطمینان حاصل شود، از جمله سفت کردن مهره غدد بسته کننده شیر به طور منظم برای جبران ساییدگی ساقه سوپاپ.
شیر باید در مدت زمان مشخص شده استفاده و نگهداری شود، از جمله تعویض واشر، بسته بندی، حلقه آب بندی، توپ (در صورت نیاز) و سایر جفت های آب بندی.
تمیز نگه داشتن محیط کاری شیر می تواند طول عمر شیر را افزایش دهد.
با ما تماس بگیرید، می توانید خدمات سفارشی سازی OEM/ODM را دریافت کنید.
انواع شیرآلات با استانداردهای طراحی و ساخت مانند ANSI، API، DIN، BS، JIS و GOST را می توانید از اینجا تهیه کنید.
برای محصولات با قالب های موجود، 10 تن برای سفارش موجود است.برای کمتر از 10 تن می توانیم تولید را با سایر سفارشات ترکیب کنیم.
اگر نیازهای خاص و سفارشات زیادی دارید، می توانیم قالب های جدید را باز کنیم و تولید کنیم.
محصولات معمولی را می توان مستقیماً از انبار ارسال کرد.نمونه ها را می توان قبل از حمل و نقل ارائه کرد.
