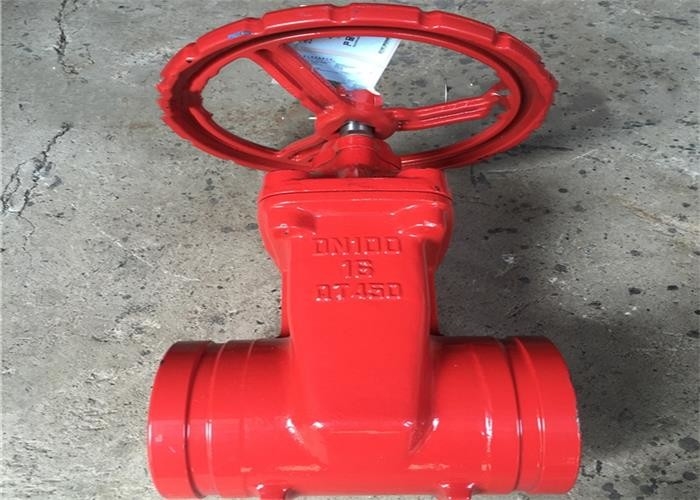

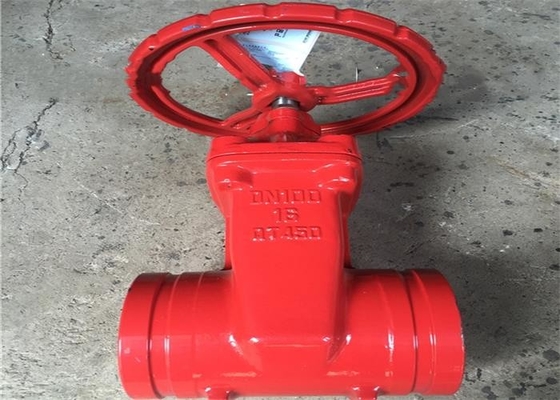

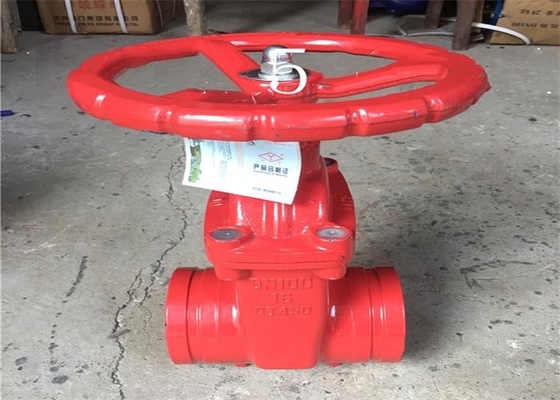

جزئیات محصول:
پرداخت:
|
| نام محصول: | شیرهای ضد حریق | نام سوپاپ: | شیر دروازه |
|---|---|---|---|
| رنگ بدنه: | رنگ قرمز | جنس بدنه: | آهن انعطاف پذیر |
| جنس صندلی: | آهن داکتیل EPDM+ | قدرت: | چرخ دسته |
| فشار: | 1.6 mpa | درجه حرارت: | ≤80 ℃ |
| برجسته: | شیر دریچه اتصال گیره,شیر دریچه آهن داکتیل حفاظت در برابر حریق,شیر دروازه آهن داکتیل اتصال گیره |
||
این شیر را می توان در دمای متوسط که بالاتر از 80 درجه سانتیگراد خط لوله و تجهیزات برای تنظیم و قطع جریان نیست استفاده کرد.
سوپاپ به چرخش چرخ دستی بستگی دارد تا ساقه را بچرخاند، دروازه را به سمت بالا یا پایین هدایت کند تا به هدف باز و بسته شدن برسد.اثر آب بندی را می توان با جبران ریز تغییر شکل ایجاد شده توسط قوچ تحت تنش به دست آورد.
| نام قطعه | مواد قطعه |
| بدنه، کاپوت | آهن انعطاف پذیر |
| دیسک | چدن داکتیل + EPDM |
| ساقه | اس اس |
| ساقه آجیل | برنجی / شکل پذیر |
| اندازه | چهره به چهره L | آ | ب | دی | D1 | اچ |
| 50 | 145 |
9.5
|
14.5 | 55.6 | 60 | 203 |
| 65 | 160 | 71.6 | 76 | 222 | ||
| 80 | 170 | 84.6 | 89 | 257 | ||
| 100 | 180 | 16 | 109 | 114 | 293.5 | |
| 125 | 254 | 135.6 | 140 | 355 | ||
| 150 | 240 | 160.6 | 165 | 409 | ||
| 200 | 275 | 13 | 19 | 214 | 219 | 504 |
1. شکل ساده، وزن سبک، تکنولوژی ساخت خوب، طیف گسترده ای از کاربرد، آسان برای نصب.
2. ساختار معقول و فشرده، حجم کوچک، قطعات جرمی نزدیک (دروازه) با استفاده از ساختار گوه، در کار می تواند به طور خودکار بار غیرعادی یا دمای ناشی از تغییر شکل بدنه شیر، مهر و موم ایمن و قابل اعتماد را جبران کند.
3. محیط می تواند از دو طرف شیر دروازه در هر جهت برای رسیدن به هدف اتصال یا قطع جریان یابد.
4. باز و بسته شدن بیشتر صرفه جویی در کار است.هنگام باز و بسته شدن، جهت حرکت صفحه دروازه عمود بر جهت جریان محیط است.
5. می توان برای تخلیه فاضلاب، مقاومت در برابر خوردگی شیر دروازه، جلوگیری از ویژگی های زنگ زدگی صفحه دروازه استفاده کرد.
1. شیر در انبار خشک نگهداری می شود.نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت، باید به طور منظم نگهداری شود.
3. این محصول را می توان در هر موقعیت و هر خط لوله نصب کرد، شرایط استفاده باید مطابق با الزامات در مشخصات عملکرد باشد.
4. لوله و حفره شیر باید قبل از نصب تمیز شود.
5. پس از نصب، محصول نباید تحت نیروهای خارجی زیاد قرار گیرد.
6. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق باید انجام شود.از آنجا که شیر انتهایی باید با گرمایش لوله یا ژاکت استفاده شود تا از دمای دیواره لوله زیر 0 درجه جلوگیری شود.
7. نصب و استفاده در خطوط لوله ای که دارای لرزش یا تغییرات سریع در دمای متوسط هستند اکیداً ممنوع است.
8. شیر آب بندی صندلی الاستیک نباید روی خط لوله ای که فشار کاری آن بیشتر از فشار اسمی است نصب شود.
9. دریچه های بین صندلی الاستیک نباید در خطوط منقبض استفاده شوند، مگر اینکه توسط سازنده توصیه یا نشان داده شود.
10. برای جلوگیری از آسیب در حین کار، توصیه می شود گشتاور عملیاتی DN40 ~ 100 بیشتر از 270 نیوتن متر و DN125 ~ 300 باشد. مقدار باید کمتر از 400 نیوتن متر باشد، DN350 تا 600 باید کمتر از 500 نیوتن متر باشد و ≥DN700 باید کمتر از 700 نیوتن متر باشد.
