جزئیات محصول:
پرداخت:
|

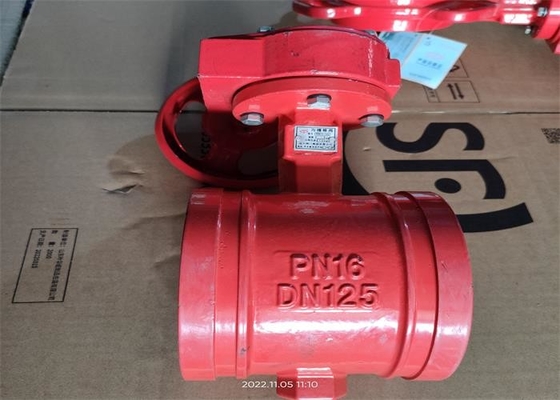

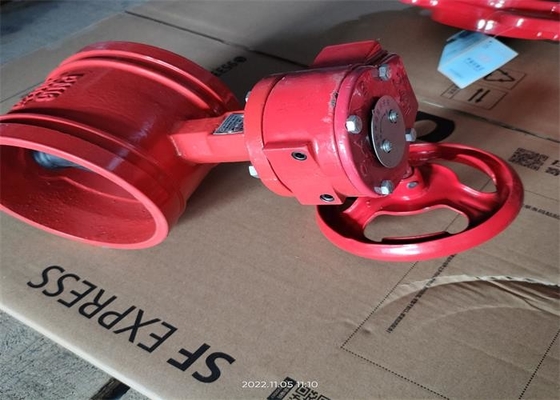

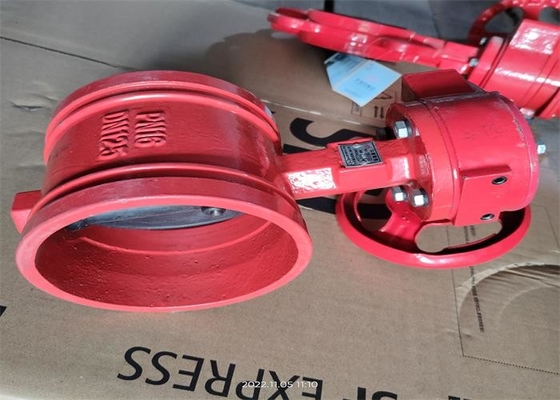

| نام محصول: | شیرهای ضد حریق | رنگ سوپاپ: | رنگ قرمز |
|---|---|---|---|
| فشار کاری: | 1.6 mpa | اتصال: | اتصال ترانشه |
| دمای کاری: | ≤80 ℃ | جنس بدنه: | آهن انعطاف پذیر |
| رسانه مناسب: | اب | نام سوپاپ: | شیر پروانه ای |
| برجسته: | شیر پروانه ای شیار ضد حریق,شیر پروانه ای dn100 میلی متر,شیر پروانه ای قرمز شیار توربین |
||
این شیر به طور گسترده ای در خطوط لوله مختلف تامین آب و زهکشی، حفاظت در برابر آتش سوزی ساختمان و سایر سیستم ها به ویژه در خط لوله آتش نشانی استفاده می شود.این شیر را می توان در خط لوله یا تجهیزاتی با محیط غیر خورنده برای قطع، اتصال و تنظیم جریان استفاده کرد.
هنگامی که دسته سوپاپ 90 درجه می چرخد، شفت سوپاپ نیز می چرخد.شفت سوپاپ صفحه پروانه را به چرخش در می آورد تا باز یا بسته شود.صفحه و دسته برای تنظیم جریان به هم می رسند
| تایپ کنید |
اندازه DN |
Ф1 | Ф2 | تی | سی |
| D381X-16Q | 65 | 65.5 | 75.7 | 178 | 103 |
| 80 | 78.5 | 88.7 | 202 | 103 | |
| 100 | 100 | 113.7 | 222 | 118 | |
| 125 | 126 | 139.7 | 233 | 128 | |
| 150 | 151.5 | 164.7 | 257 | 150 | |
| 200 | 202.5 | 218.7 | 295 | 188 |
| نام قطعه | مواد قطعه |
| بدن | آهن انعطاف پذیر |
| دیسک | چدن داکتیل + NBR |
| ساقه | فولاد کربن |
1. شیر برای باز و بسته شدن روی خط لوله نصب می شود و همچنین می توان از آن برای تنظیم و دریچه گاز استفاده کرد.
2. شیر را می توان در هر جهت نصب کرد.
3. لوله و حفره شیر باید قبل از نصب تمیز شود.
4. شیر پس از نصب نباید تحت نیروهای خارجی زیاد قرار گیرد.
5. شیر روی خط لوله ای که برای مدت طولانی بسته است نصب می شود و باید مرتباً باز و بسته شود.
6. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق باید انجام شود.
7. نصب و استفاده در خطوط لوله ای که دارای لرزش یا تغییرات سریع در دمای متوسط هستند اکیداً ممنوع است.
8. شرایط کاری باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد
