جزئیات محصول:
پرداخت:
|

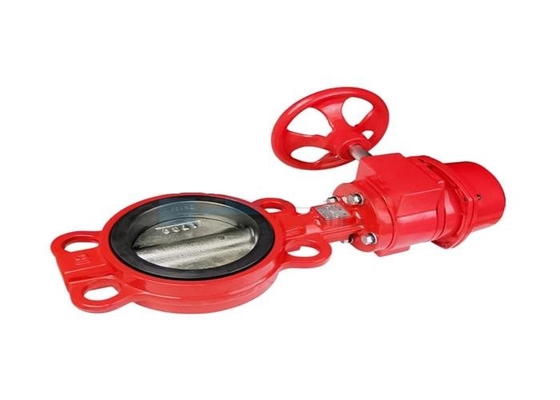

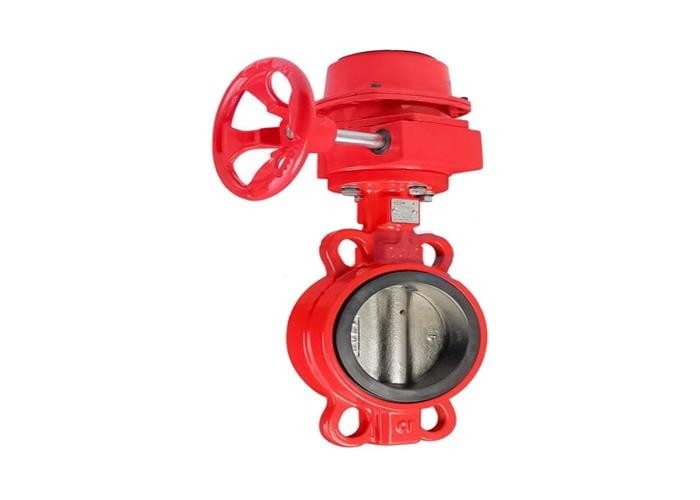

| نام محصول: | شیرهای ضد حریق | نام سوپاپ: | شیر پروانه ای |
|---|---|---|---|
| نوع اتصال: | ویفر | فشار کاری: | 1.6 mpa |
| جنس بدنه: | آهن انعطاف پذیر | دمای کاری: | ≤80 ℃ |
| رسانه مناسب: | اب | رنگ بدنه: | رنگ قرمز |
| برجسته: | شیرهای ضد حریق قدرت کرم دنده,شیر پروانه ای ویفر سیگنال,شیرهای حفاظت در برابر حریق ویفر سیگنال |
||
این شیر می تواند به طور گسترده ای در سیستم آب تمیز شبکه لوله های شهری، سیستم گرمایش آب، ساخت و ساز و سایر صنایع استفاده شود.نه تنها می تواند به سرعت رسانه را متصل یا قطع کند، بلکه به سرعت جریان رسانه را نیز تنظیم می کند.این شیر را می توان بر روی خط لوله یا تجهیزات محیط غیر خورنده برای قطع، اتصال و تنظیم جریان استفاده کرد.
هنگامی که دسته سوپاپ 90 درجه می چرخد، شفت سوپاپ نیز می چرخد.شفت سوپاپ صفحه پروانه را به چرخش در می آورد تا باز یا بسته شود.صفحه و دسته برای تنظیم جریان به هم می رسند
| تایپ کنید | DN | Ф | آ | ب | Z-Φd | L |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| نام قطعه | مواد قطعه |
| بدن | آهن انعطاف پذیر |
| صندلی | چدن داکتیل - EPDM |
| دیسک | آهن انعطاف پذیر |
| ساقه | فولاد کربن، SS |
1. ابعاد ساختاری باید با GB/T12221، با حجم کوچک، وزن سبک و عملیات آسان مطابقت داشته باشد.
2. ساختار ساختار نیم شفت را اتخاذ می کند که هنگام کار در 90 درجه به سرعت باز می شود.صفحه دیسک دارای استحکام بالا، سطح جریان بزرگ، مقاومت جریان کوچک و صرفه جویی در انرژی است.
3. محیط می تواند از هر دو طرف شیر پروانه ای فلنجی در هر جهت برای رسیدن به هدف اتصال یا قطع جریان یابد.
1. شیر برای باز و بسته شدن بر روی خط لوله نصب می شود و همچنین می توان از آن برای تنظیم و دریچه گاز استفاده کرد.
2. شیر را می توان در هر جهت نصب کرد.
3. لوله و حفره شیر را قبل از نصب تمیز کنید.
4. شیر پس از نصب باید عاری از نیروی خارجی زیاد باشد.
5. شیر بر روی خط لوله ای که مدت هاست بسته شده است نصب می شود و باید مرتب باز و بسته شود.
6. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت از عایق حرارتی باید انجام شود.به عنوان دریچه انتهایی، لوله یا ژاکت ردیابی باید برای گرمایش استفاده شود تا دمای دیواره لوله کمتر از 0 ℃ نباشد.
7. نصب و استفاده از آن بر روی خط لوله ای که در معرض لرزش یا تغییر سریع دمای متوسط باشد اکیداً ممنوع است.
8. شرایط عملیاتی باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد
