جزئیات محصول:
پرداخت:
|

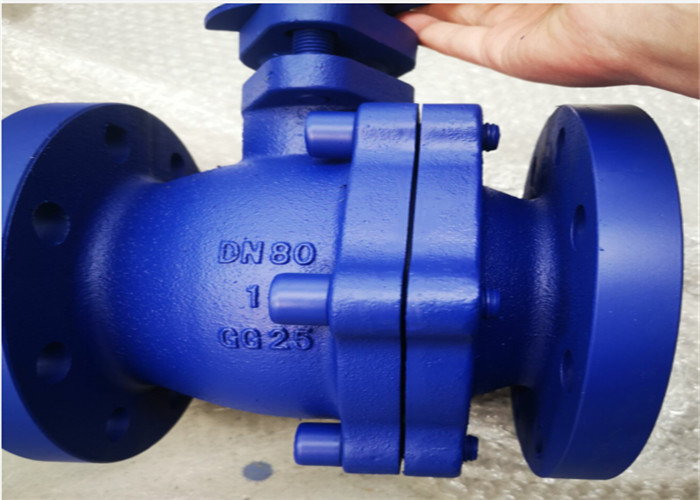

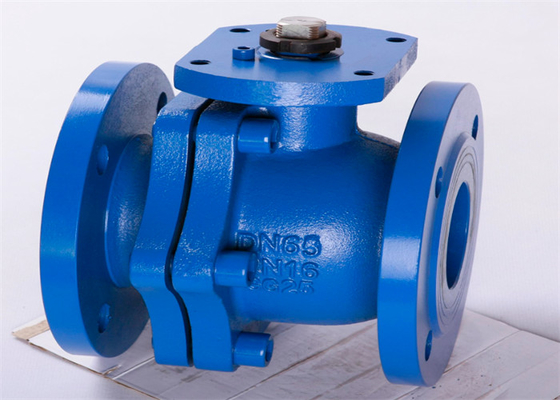

| نام محصول: | شیر توپی شناور انتهای فلنج چدنی استاندارد DIN PN16 2PS | رنگ: | آبی، درخواست مشتری |
|---|---|---|---|
| مواد مهر و موم: | PTFE | فشار: | فشار متوسط |
| جنس بدنه: | چدن | ارتباط: | انتهای فلنج |
| استاندارد: | استاندارد DIN | مواد توپ: | SS402/SS304 |
| درجه حرارت: | 0℃~150℃ | اندازه پورت: | 2 "~ 8" |
| برجسته: | شیر توپی شناور DIN,شیر توپی شناور 2 اینچی,شیر توپی DIN انتهای فلنج دار |
||
شیر توپی و شیر دروازه ای متعلق به یک نوع شیر هستند.با این تفاوت که قسمت بسته شدن آن یک توپ است.توپ به دور خط مرکزی بدنه شیر می چرخد تا باز و بسته شود.شیر توپی عمدتاً برای قطع، توزیع و تغییر جهت جریان محیط در خط لوله استفاده می شود.شیر توپ فلنج استاندارد GB / t21465-2008 "اصطلاحات شیر" به عنوان دریچه ای تعریف می شود که در آن بالابر (توپ) توسط میل سوپاپ هدایت می شود و حول محور میل سوپاپ می چرخد.
| انتهای فلنج | EN 1092-2 |
| چهره به چهره DN15-DN100 | DIN3202 F4 |
| چهره به چهره DN125-DN250 | DIN3202 F5 |
| طراحی و ساخت | DIN 3357 |
| فشار معمولی (MPA) | 1.6 |
| تست پوسته (آب) | 2.5 مگاپاسکال |
| تست مهر و موم (آب) | 1.8MPa |
| تست مهر و موم (هوا) | 0.6MPa |
| درجه حرارت | -10 تا 150 ℃ |
| رسانه مناسب: | اب |
شیر توپی نوع جدیدی از شیر است که به طور گسترده مورد استفاده قرار می گیرد که دارای مزایای زیر است:
1. مقاومت سیال کم است و ضریب مقاومت آن برابر با قسمت لوله با همان طول است.
2. ساختار ساده، حجم کم و وزن سبک.
3. محکم و قابل اعتماد است.پلاستیک به طور گسترده ای به عنوان ماده سطح آب بندی شیر توپ با عملکرد آب بندی خوب استفاده می شود.همچنین به طور گسترده ای در سیستم خلاء استفاده شده است.
4. کار با آن آسان است و به سرعت باز و بسته می شود.فقط باید 90 درجه از باز تا بسته کامل بچرخد که برای کنترل از راه دور راحت است.
5. تعمیر و نگهداری راحت است، ساختار شیر توپ ساده است، حلقه آب بندی به طور کلی متحرک است، و جداسازی و جایگزینی نسبتا راحت است.
6. هنگامی که کاملا باز یا کاملا بسته است، سطح آب بندی توپ و نشیمنگاه سوپاپ باید از محیط جدا شود.هنگامی که محیط عبور می کند، باعث فرسایش سطح آب بندی شیر نمی شود.
7. کاربردهای وسیعی دارد که از کوچک تا چند میلی متر و بزرگ تا چند متر را شامل می شود.می توان آن را از خلاء بالا تا فشار بالا اعمال کرد.این نوع شیر باید به صورت افقی در خط لوله نصب شود
| DN | د | ال | D | سی | آر | ب | ن | ساعت | E | U | ◊S |
| 15 | 15 | 115 | 95 | 65.0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75.0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85.0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100.0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125.0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145.0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
