جزئیات محصول:
پرداخت:
|

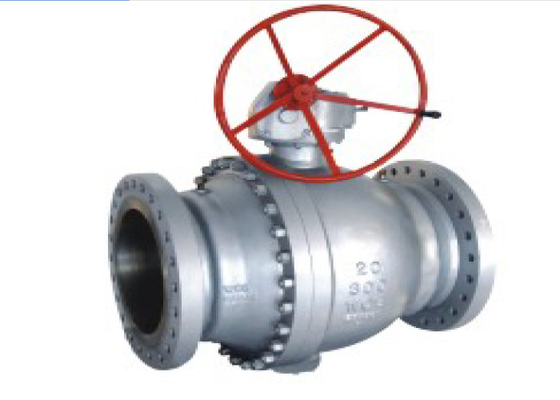

| نام محصول: | شیر توپی شناور | مواد: | A216 WCB |
|---|---|---|---|
| رنگ: | درخواست مشتری | تایپ کنید: | شیر توپی |
| ارتباط: | فلنج | قدرت: | توربین |
| صندلی: | A105 | ساقه: | A182 f6a |
| فشار: | فشار متوسط، فشار بالا | متوسط: | اب |
| برجسته: | سوپاپ توپی نوع تراننیون مقاوم در برابر سایش,شیر توپی نوع ترونیون WCB,شیر توپی توربین A216 WCB |
||
شیر توپی فلنج دنده کرم و شیر دروازه ای متعلق به یک نوع شیر است.با این تفاوت که قسمت بسته شدن آن یک کره است.کره حول خط مرکزی بدنه شیر می چرخد تا باز و بسته شود.شیر توپی عمدتاً برای قطع، توزیع و تغییر جهت جریان محیط در خط لوله استفاده می شود.
دریچه با چرخاندن شیر باز یا مسدود می شود.شیر توپ دارای مزایای سوئیچ نور و حجم کم است.می توان آن را به قطر بزرگ، آب بندی قابل اعتماد، ساختار ساده و نگهداری راحت تبدیل کرد.سطح آب بندی و سطح کروی اغلب بسته است که فرسایش آن توسط محیط کار آسانی نیست.به طور گسترده ای در صنایع مختلف استفاده شده است.
شیر توپی فلنج دنده کرم عمدتاً برای قطع، توزیع و تغییر جهت جریان محیط در خط لوله استفاده می شود.شیر توپی نوع جدیدی از شیر است که در سال های اخیر به طور گسترده مورد استفاده قرار می گیرد.
| مورد آزمون | تست پوسته | تست مهر | تست مهر و موم پشت | تست مهر و موم هوا | |
| متوسط (MPa) | آب (MPa) | هوا (MPa) | |||
| فشار (کلاس) | 150 | 3.1 | 2.2 | 2.2 | 0.5-0.7 |
| 300 | 7.8 | 5.6 | 5.6 | ||
| 600 | 15.3 | 11.2 | 11.2 | ||
| 900 | 23.1 | 16.8 | 16.8 | ||
| انتهای فلنج | ANSI 16.10 |
| رو در رو | ANSI B 16.10 |
| طراحی و ساخت | API 6D BS5351 |

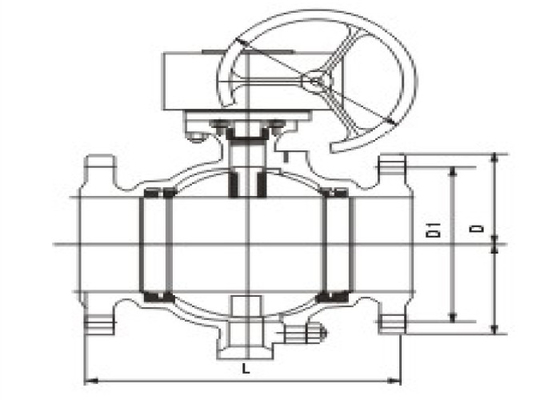

| کلاسی50 | کلاس 300 | کلاس 600 | کلاس 900 | ||||||||||||||||||||||
| DN | NPS | ال | D | D1 | DN | NPS | ال | D | D1 | DN | NPS | ال | n | D1 | DN | NPS | ال | ج | D1 | ||||||
| RF | RW | RF | RW | RF | RTJ | RW | RTJ | RF | RW | ||||||||||||||||
| 100 | 4 | 229 | 305 | 229 | 190.5 | 100 | 4 | 305 | 305 | 254 | 200 | 50 | 2 | 292 | 295 | 292 | 165 | 127 | 50 | 2 | 366 | 371 | 368 | 216 | 165.1 |
| 125 | 5 | 356 | 381 | 254 | 216 | 125 | 5 | 381 | 361 | 279 | 235 | 65 | 2 1/2 | 330 | 333 | 330 | 190 | 149 | 65 | 21/2 | 419 | 422 | 419 | 244 | 190.5 |
| 150 | 6 | 394 | 457 | 279 | 241.5 | 150 | 6 | 403 | 457 | 318 | 270 | 80 | 3 | 356 | 359 | 356 | 210 | 168 | 80 | 3 | 381 | 384 | 381 | 241 | 190.5 |
| 200 | 8 | 457 | 521 | 343 | 298.5 | 200 | 8 | 502 | 521 | 381 | 330 | 100 | 4 | 432 | 435 | 432 | 273 | 216 | 100 | 4 | 457 | 460 | 457 | 202 | 235 |
| 250 | 10 | 533 | 559 | 408 | 362 | 250 | 10 | 568 | 559 | 4-C | 387.5 | 125 | 5 | 508 | 511 | 508 | 330 | 266.5 | 125 | 5 | 550 | 902 | 559 | 349 | 279.4 |
| 300 | 12 | 610 | 835 | 483 | 432 | 300 | 12 | 648 | 635 | 521 | 451 | 150 | 6 | 550 | 562 | 559 | 356 | 292 | 150 | 6 | 610 | 613 | 610 | 381 | 317.5 |
| 350 | 14 | 695 | 752 | 533 | 476 | 350 | 14 | 762 | 702 | 584 | 514.5 | 200 | 8 | 660 | 664 | 660 | 419 | 349 | 200 | 8 | 737 | 740 | 737 | 470 | 393.7 |
| 400 | 16 | 762 | 838 | 507 | 540 | 400 | 16 | 836 | 838 | 648 | 571.5 | 350 | 10 | 787 | 791 | 787 | 508 | 432 | 250 | 10 | 836 | 841 | 838 | 546 | 469.9 |
| 450 | 18 | 864 | 914 | 635 | 578 | 460 | 18 | 914 | 914 | 711 | 628.5 | 300 | 12 | 838 | 841 | 838 | 559 | 489 | 300 | 12 | 965 | 968 | 965 | 610 | 533.4 |
| 500 | 10 | 914 | g 1 | 699 | 635 | 500 | 20 | 991 | 991 | 775 | 666 | 350 | 14 | 889 | 892 | 889 | 603 | 527 | 350 | 14 | 1029 | 1038 | 1028 | 640 | 558.8 |
| 600 | 24 | 1007 | 1143 | 813 | 749.5 | 600 | 24 | 1143 | 1143 | 914 | 813 | 400 | 16 | 991 | 994 | 991 | 686 | 603 | 400 | 16 | 1130 | 1140 | 1130 | 705 | 616 |
| 650 | 20 | 1143 | 1246 | 796 | 412 | 650 | 25 | 1245 | 1245 | 867 | 803.5 | 450 | 18 | 1092 | 1095 | 1092 | 743 | 654 | |||||||
| 700 | 2B | 1245 | 1346 | 837 | 795.5 | 700 | 28 | 1346 | 1346 | 921 | 857 | 500 | 20 | 1194 | 1200 | 1194 | 813 | 724 | |||||||
| 750 | 30 | 1295 | 1397 | 887 | 846 | 750 | 30 | 1397 | 1397 | 991 | 921 | 600 | 24 | 1397 | 1407 | 1397 | 940 | 838 | |||||||
| 800 | 32 | 1372 | 1524 | 941 | 900 | 800 | 32 | 1524 | 1524 | 1054 | 978 | ||||||||||||||
| 900 | 36 | 1524 | 1727 | 1057 | 1009.5 | 900 | 36 | 1727 | 1727 | 1172 | 1089 | ||||||||||||||
