جزئیات محصول:
پرداخت:
|

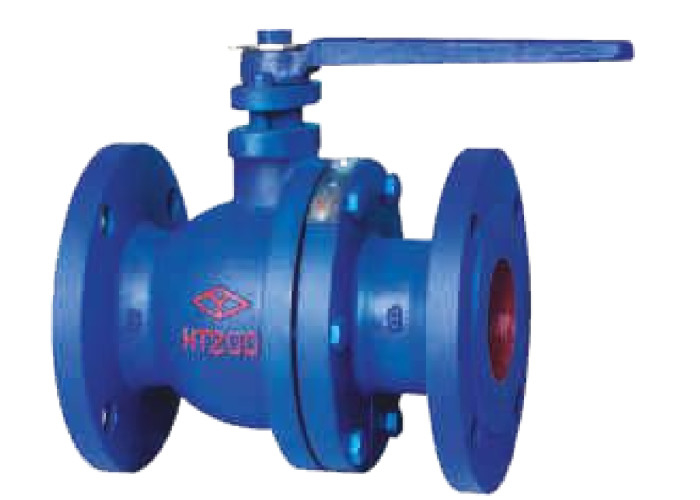

| نام محصول: | شیر توپی شناور | ارتباط: | فلنج |
|---|---|---|---|
| فشار کاری: | 1.0-1.6Mpa (10-25bar) | رنگ: | درخواست مشتری |
| اندازه: | DN15-DN150 | قدرت: | دسته |
| مواد: | اهن | ساختار: | توپ |
| دمای رسانه: | دمای معمولی | مواد توپ: | Q235 /2Cr13 |
| برجسته: | شیر توپی شناور گیگابایت,شیر توپی شناور ضد زنگ,شیر توپی انتهای فلنجی 1.6 مگا پاسکال |
||
معرفی
شیر توپی و شیر دروازه ای متعلق به یک نوع شیر هستند.با این تفاوت که قسمت بسته شدن آن یک توپ است.توپ به دور خط مرکزی بدنه شیر می چرخد تا باز و بسته شود.شیر توپی عمدتاً برای قطع، توزیع و تغییر جهت جریان محیط در خط لوله استفاده می شود.شیر توپ فلنج استاندارد GB / t21465-2008 "اصطلاحات شیر" به عنوان دریچه ای تعریف می شود که در آن بالابر (توپ) توسط میل سوپاپ هدایت می شود و حول محور میل سوپاپ می چرخد.
1. مقاومت سیال کم است و ضریب مقاومت آن برابر با قسمت لوله با همان طول است.
2. ساختار ساده، حجم کم و وزن سبک.
3. محکم و قابل اعتماد است.پلاستیک به طور گسترده ای به عنوان ماده سطح آب بندی شیر توپ با عملکرد آب بندی خوب استفاده می شود.همچنین به طور گسترده ای در سیستم خلاء استفاده شده است.
4. کار با آن آسان است و به سرعت باز و بسته می شود.فقط باید 90 درجه از باز تا بسته کامل بچرخد که برای کنترل از راه دور راحت است.
5. تعمیر و نگهداری راحت است، ساختار شیر توپ ساده است، حلقه آب بندی به طور کلی متحرک است، و جداسازی و جایگزینی نسبتا راحت است.

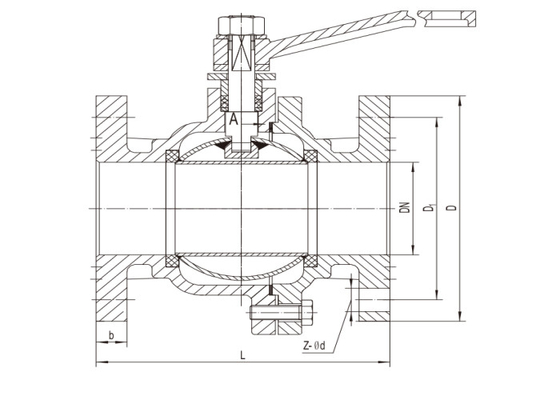

| میلی متر | ال | D | DI | D2 | bf | ز-фد | اچ |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-ф14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-ф14 | 96 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-ф14 | 101 |
| 32 | 165 | 135 | 100 | 78 | 17-2 | 4-ф18 | 106 |
| 40 | 180 | 145 | 110 | 85 | 17-2 | 4-ф18 | 124 |
| 50 | 203 | 160 | 125 | 100 | 19-2 | 4-ф18 | 130 |
| 65 | 222 | 180 | 145 | 120 | 19-2 | 4-ф 18 | 145 |
| 80 | 241 | 195 | 160 | 135 | 21-2 | 8-ф18 | 177.5 |
| 100 | 305 | 215 | 180 | 155 | 23-2 | 8-ф18 | 189 |
| 125 | 356 | 245 | 10 | 185 | 26-2 | 8-ф18 | 226 |
| 150 | 394 | 280 | 240 | 210 | 27-2 | 8-ф23 | 237 |
