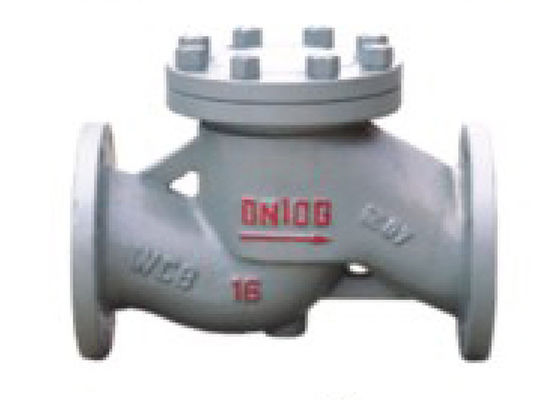

PN16 DN15-DN250 دریچه بررسی بالابر انتهای فلنجی فولاد کربنی ریخته گری

معرفی

Lift check valve به دریچه ای اطلاق می شود که به طور خودکار دیسک شیر را بسته به جریان خود محیط باز و بسته می کند تا از جریان برگشتی محیط جلوگیری کند.همچنین به نام های شیر چک، شیر یک طرفه، شیر جریان معکوس و شیر فشار برگشت نیز شناخته می شود.شیر چک متعلق به یک شیر اتوماتیک است که عمدتا برای جلوگیری از جریان برگشتی متوسط، چرخش معکوس پمپ و موتور محرک و تخلیه محیط ظرف استفاده می شود.شیر چک همچنین می تواند در خط لوله برای تامین سیستم کمکی استفاده شود که در آن فشار ممکن است بالاتر از فشار سیستم باشد.شیرهای بازرسی را می توان به طور عمده به شیرهای بازرسی چرخشی (در حال چرخش بر اساس مرکز ثقل) و شیرهای برگشتی (حرکت در امتداد محور) تقسیم کرد.

حالت نصب

شیر چک بالابر: برای شیر برگشتی با دیسک سوپاپ که در امتداد خط مرکزی عمودی بدنه شیر می‌لغزد، شیر چک رزوه داخلی را فقط می‌توان روی خط لوله افقی نصب کرد و دیسک شیر را روی چکش فشار بالا با قطر کوچک می‌توان نصب کرد. دریچه می تواند یک توپ را اتخاذ کند.شکل بدنه شیر چک پروانه ای مانند شیر توقف (که می توان از آن به عنوان شیر توقف استفاده کرد) است، بنابراین ضریب مقاومت سیال آن زیاد است.ساختار آن شبیه شیر توقف است و بدنه و دیسک شیر همان شیر توقف است.قسمت بالایی دیسک شیر و قسمت پایینی درپوش شیر با یک آستین راهنما پردازش می شود.آستین راهنمای دیسک سوپاپ می تواند آزادانه در آستین راهنمای دیسک سوپاپ بالا و پایین بیاید.هنگامی که محیط به سمت پایین جریان می یابد، دیسک دریچه با فشار محیط باز می شود.هنگامی که جریان محیط متوقف می شود، دیسک سوپاپ به صورت عمودی روی صندلی سوپاپ می افتد تا از جریان معکوس محیط جلوگیری کند.جهت کانال ورودی و خروجی متوسط ​​شیر چک پروانه ای مستقیم عمود بر کانال صندلی شیر است.برای شیر چک بالابر عمودی، جهت کانال ورودی و خروجی متوسط ​​با کانال صندلی شیر یکسان است و مقاومت جریان آن کمتر از شیر چک مستقیم است.

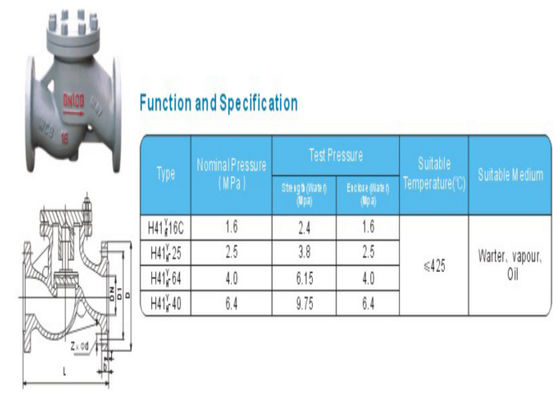

ویژگی

ابعاد
