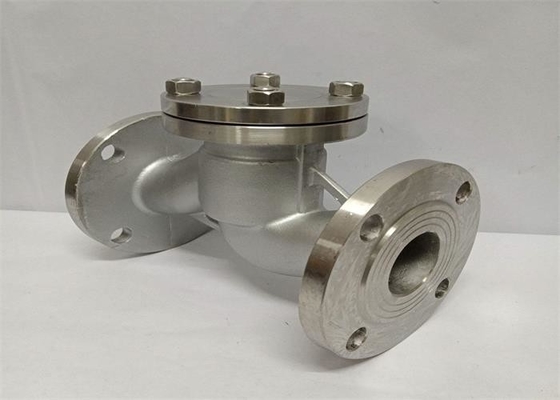

دریچه چک لیفت انتهای فلنج Gost Stainless Steel 1.6/2.5/4.0/6.4 Mpa

معرفی

این شیر بر روی خط لوله نوع اسید نیتریک مناسب است و از جریان نامطلوب متوسط ​​برای باز کردن دریچه های یک طرفه جلوگیری می کند.

حالت نصب

1. برای شیر چک با دیسک سوپاپ که در امتداد خط مرکزی عمودی بدنه شیر لغزنده است، شیر چک رزوه داخلی را فقط می توان روی خط لوله افقی نصب کرد و دیسک شیر روی شیر چک فشار بالا با قطر کوچک می تواند توپ را قبول کنشکل بدنه شیر چک پروانه ای مانند شیر توقف (که می توان از آن به عنوان شیر توقف استفاده کرد) است، بنابراین ضریب مقاومت سیال آن زیاد است.ساختار آن شبیه شیر توقف است و بدنه و دیسک شیر همان شیر توقف است.قسمت بالایی دیسک شیر و قسمت پایینی درپوش شیر با یک آستین راهنما پردازش می شود.آستین راهنمای دیسک سوپاپ می تواند آزادانه در آستین راهنمای دیسک سوپاپ بالا و پایین بیاید.هنگامی که محیط به سمت پایین جریان می یابد، دیسک دریچه با فشار محیط باز می شود.هنگامی که جریان محیط متوقف می شود، دیسک سوپاپ به صورت عمودی روی صندلی سوپاپ می افتد تا از جریان معکوس محیط جلوگیری کند.جهت کانال ورودی و خروجی متوسط ​​شیر چک پروانه ای مستقیم عمود بر کانال صندلی شیر است.برای شیر چک بالابر عمودی، جهت کانال ورودی و خروجی متوسط ​​با کانال صندلی شیر یکسان است و مقاومت جریان آن کمتر از شیر چک مستقیم است.

2. دریچه ای که دیسک آن در امتداد خط مرکزی بدنه شیر می لغزد.شیر چک خط لوله یک شیر جدید است.دارای حجم کم، وزن سبک و فناوری پردازش خوب است.این یکی از جهت گیری های توسعه شیر چک است.با این حال، ضریب مقاومت سیال کمی بزرگتر از شیر چک سوپاپ است

بعد، ابعاد، اندازه
