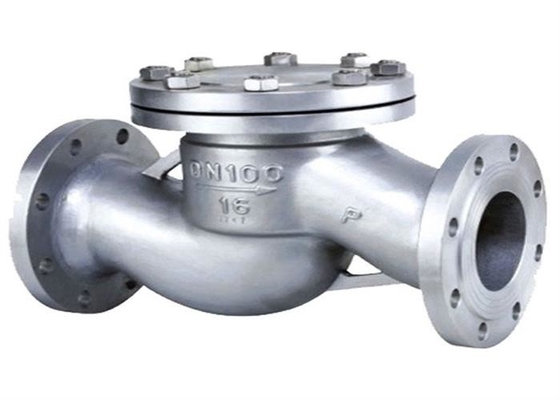

شیر چک لیفت انتهای فلنج استاندارد فولاد ضد زنگ 1.0/1.6/2.5 مگاپاسکال

معرفی

Lift check valve به دریچه ای اطلاق می شود که به طور خودکار دیسک شیر را بسته به جریان خود محیط باز و بسته می کند تا از جریان برگشتی محیط جلوگیری کند.همچنین به نام های شیر چک، شیر یک طرفه، شیر جریان معکوس و شیر فشار برگشت نیز شناخته می شود.شیر چک متعلق به یک شیر اتوماتیک است که عمدتا برای جلوگیری از جریان برگشتی متوسط، چرخش معکوس پمپ و موتور محرک و تخلیه محیط ظرف استفاده می شود.شیر چک همچنین می تواند در خط لوله برای تامین سیستم کمکی استفاده شود که در آن فشار ممکن است بالاتر از فشار سیستم باشد.شیرهای بازرسی را می توان به طور عمده به شیرهای بازرسی چرخشی (در حال چرخش بر اساس مرکز ثقل) و شیرهای برگشتی (حرکت در امتداد محور) تقسیم کرد.

حالت نصب

1. دیسک شیر چک سوپاپ دیسکی شکل است و در اطراف محور چرخان کانال صندلی سوپاپ می چرخد.از آنجایی که کانال در شیر روان است و مقاومت جریان کمتر از شیر برگشتی پروانه ای در حال افزایش است، برای موارد با قطر زیاد با دبی کم و تغییر جریان نادر مناسب است، اما برای جریان ضربانی مناسب نیست. عملکرد آب بندی آن به خوبی عملکرد نوع بالابر نیست.شیرهای چک پروانه ای به دو نوع تک دیسکی، دو دیسکی و چند نیمه تقسیم می شوند.این سه شکل عمدتاً بر اساس قطر دریچه تقسیم می شوند تا از تضعیف ضربه هیدرولیک در هنگام توقف جریان یا برگشت جریان محیط جلوگیری شود.

2. شیر برگشتی: برای شیر برگشتی که دیسک شیر در امتداد خط مرکزی عمودی بدنه شیر می‌لغزد، شیر چک رزوه داخلی را فقط می‌توان روی خط لوله افقی نصب کرد و دیسک شیر را روی فشار قوی کوچک نصب کرد. شیر چک قطر می تواند یک توپ را اتخاذ کند.شکل بدنه شیر چک پروانه ای مانند شیر توقف (که می توان از آن به عنوان شیر توقف استفاده کرد) است، بنابراین ضریب مقاومت سیال آن زیاد است.ساختار آن شبیه شیر توقف است و بدنه و دیسک شیر همان شیر توقف است.قسمت بالایی دیسک شیر و قسمت پایینی درپوش شیر با یک آستین راهنما پردازش می شود.آستین راهنمای دیسک سوپاپ می تواند آزادانه در آستین راهنمای دیسک سوپاپ بالا و پایین بیاید.هنگامی که محیط به سمت پایین جریان می یابد، دیسک دریچه با فشار محیط باز می شود.هنگامی که جریان محیط متوقف می شود، دیسک سوپاپ به صورت عمودی روی صندلی سوپاپ می افتد تا از جریان معکوس محیط جلوگیری کند.جهت کانال ورودی و خروجی متوسط ​​شیر چک پروانه ای مستقیم عمود بر کانال صندلی شیر است.برای شیر چک بالابر عمودی، جهت کانال ورودی و خروجی متوسط ​​با کانال صندلی شیر یکسان است و مقاومت جریان آن کمتر از شیر چک مستقیم است.

3. سوپاپ چک سوپاپ: شیر برگشتی که دیسک آن به دور شفت پین در نشیمنگاه سوپاپ می چرخد.شیر چک دیسکی ساختار ساده ای دارد و فقط روی خط لوله افقی با عملکرد آب بندی خوب قابل نصب است.

4. شیر برگشتی: شیری که دیسک آن در امتداد خط مرکزی بدنه شیر می لغزد.شیر چک خط لوله یک شیر جدید است.دارای حجم کم، وزن سبک و فناوری پردازش خوب است.این یکی از جهت گیری های توسعه شیر چک است.با این حال، ضریب مقاومت سیال کمی بزرگتر از شیر چک سوپاپ است.

5. شیر چک فشاری: این شیر به عنوان شیر قطع کننده آب و بخار دیگ بخار استفاده می شود.عملکرد جامع بلند کردن شیر چک، شیر توقف یا شیر زاویه را دارد

بعد، ابعاد، اندازه
