جزئیات محصول:
پرداخت:
|

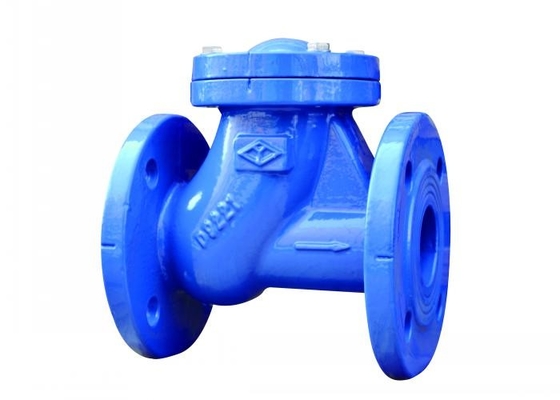

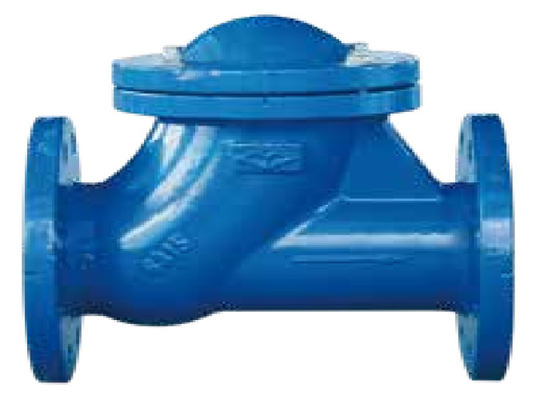

| نام محصول: | شیر چک بالابر | فشار: | 1.6MPa |
|---|---|---|---|
| جنس بدنه: | چدن | رسانه ها: | اب |
| دمای رسانه: | دمای معمولی | ارتباط: | انتهای فلنج |
| اندازه: | DN40 به DN200 | رنگ: | درخواست مشتری /آبی |
| توپ: | WCB+NBR | استاندارد: | GB استاندارد |
| برجسته: | فلنج انتهای توپ نوع سوپاپ,16 مگاپاسکال نوع توپی,شیر چک توپ ضد اکسیداسیون |
||
توپ لاستیکی از توپ فولادی توخالی استفاده می کند و با لاستیک با خاصیت ارتجاعی خوب متصل می شود که می تواند آب بندی را تضمین کند و آسیب به سیستم خط لوله را در هنگام بسته شدن شیر کاهش دهد.هنگامی که دریچه باز می شود، بدنه مخروطی با سوراخ می تواند توپ فولادی را ثابت کند، فشار روی سطح تماس بین توپ لاستیکی و بدنه مخروطی را از بین ببرد، سطح تماس را با سطح تماس برقرار کند و تلفات هیدرولیکی ناشی از تکان دادن را کاهش دهد. توپ لاستیکی در شیردر سیستم خط لوله بزرگ، استفاده از شیر چک سه کاناله یا چهار کاناله کروی می تواند ساختار صفحه شیر بزرگ را جایگزین کند، وزن صفحه شیر را کاهش دهد، کانال داخلی را ساختار متخلخل مستقلی داشته باشد و توپ در هر یک قرار گیرد. سوراخمایع در فرآیند ورود و خروج بدون تداخل به بدنه سوپاپ مسیر خود را طی می کند، ضربه و لرزش در فرآیند بسته شدن شیر را کاهش می دهد، نویز را کاهش می دهد و نقص عملکرد توپ را به طور کامل از بین می برد.شیر چک کروی چند کاناله هیچ قسمت مفصلی (شفت و آستین شفت) و هیچ حرکت اصطکاک مکانیکی نسبی ندارد.در مقایسه با سوپاپ چرخشی، بدون قطعات آسیب پذیر، عمر طولانی و بدون تعمیر و نگهداری است.
این شیر برای باز و بسته شدن یکباره برای جلوگیری از جریان برگشتی رسانه های خط لوله استفاده می شود.
| فشار معمولی | 1.6 (mpa) |
| تست پوسته | 2.4 mpa (آب) |
| تست مهر و موم | 1.76 mpa (wtaer) |
| دما | ≤80℃ |
| متوسط | اب |
| میلی متر | ال | D | D1 | D2 | bf | Z-фd | اچ |
| 40 | 203 | 150 | 110 | 84 | 19-3 | 4-ф19 | 129 |
| 50 | 203 | 165 | 125 | 99 | 19-3 | 4-ф19 | 129 |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-ф19 | 146 |
| 80 | 241 | 200 | 160 | 132 | 20-3 | 8-ф19 | 152 |
| 100 | 292 | 220 | 180 | 156 | 22-3 | 8-ф19 | 189 |
| 125 | 330 | 250 | 210 | 184 | 23-3 | 8-ф19 | 190 |
| 150 | 356 | 285 | 240 | 211 | 23-3 | 8-ф23 | 226 |
| 200 | 495 | 340 | 295 | 266 | 25-3 | 12-ф23 | 275 |
