جزئیات محصول:
پرداخت:
|

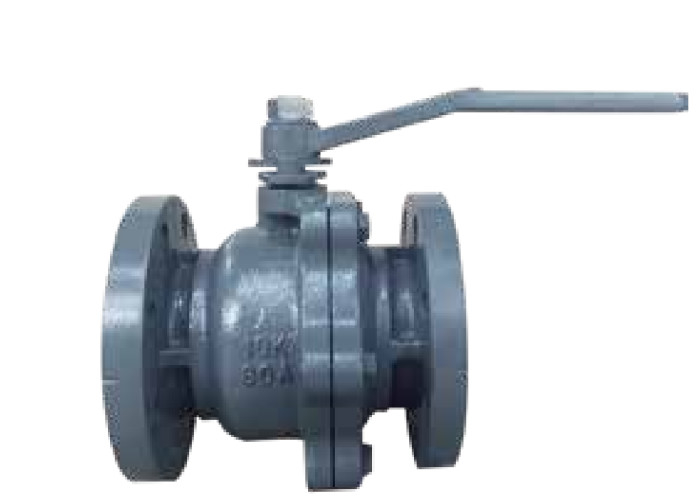

| نام محصول: | شیر توپی شناور | جنس بدنه: | چدن |
|---|---|---|---|
| اندازه: | DN15-150 | رنگ: | درخواست مشتری |
| ارتباط: | فلنج | فشار کاری: | 1.0-1.6Mpa (10-25bar) |
| متوسط: | گاز نفت آب | ساختار: | توپ |
| حلقه مهر و موم: | PTFE | قدرت: | رسیدگی |
| برجسته: | شیر توپی شناور ژاپنی,شیر توپی شناور چدنی,شیر توپی چدنی 10K |
||
شیر توپی و شیر دروازه ای متعلق به یک نوع شیر هستند.با این تفاوت که قسمت بسته شدن آن یک توپ است.توپ به دور خط مرکزی بدنه شیر می چرخد تا باز و بسته شود.شیر توپی عمدتاً برای قطع، توزیع و تغییر جهت جریان محیط در خط لوله استفاده می شود.شیر توپ فلنج استاندارد GB / t21465-2008 "اصطلاحات شیر" به عنوان دریچه ای تعریف می شود که در آن بالابر (توپ) توسط میل سوپاپ هدایت می شود و حول محور میل سوپاپ می چرخد.
| انتهای فلنج | JIS B 2239/1511 |
| فشار معمولی | 10 هزار |
| تست مهر و موم (آب) | 1.6 mpa |
| تست پوسته (آب) | 2.1 mpa |
| دما: | -10-200 ℃ |
| متوسط مناسب | روغن بخار آب |

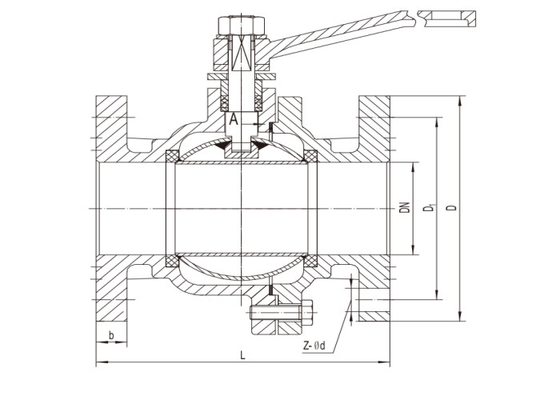

| DN | ال | D | D1 | ب | Z-фd |
| 40 | 1.5±165 | 140 | 0.5±105 | 19 | 4-ф19 |
| 50 | 1.5±180 | 155 | 0.5±120 | 20 | 4-ф19 |
| 65 | 1.5±192 | 175 | 0.5±140 | 20 | 4-ф19 |
| 80 | 200±1.5 | 185 | 0.5±150 | 21 | 8-ф19 |
| 100 | 1.5±230 | 210 | 0.5±175 | 22 | 8-ф19 |
| 125 | 1.5±265 | 250 | 0.5±210 | 22 | 8-ф23 |
| 150 | 277±1.5 | 280 | 0.5±240 | 23 | 8-ф23 |
| 200 | 1.5±340 | 330 | 0.5±290 | 26 | 12-ф23 |
