جزئیات محصول:
پرداخت:
|

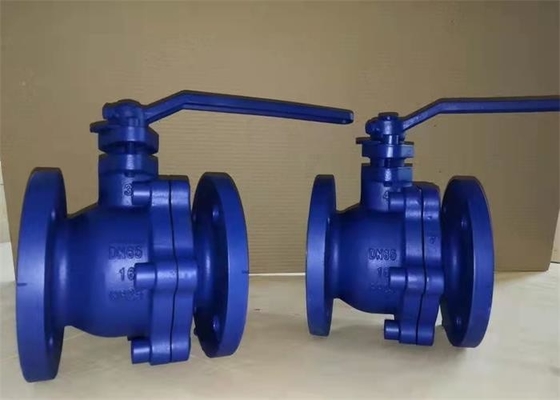

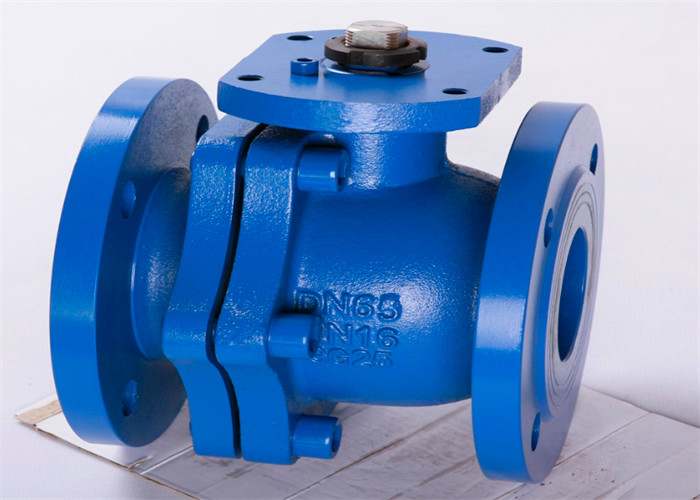

| نام محصول: | شیر توپی شناور | جنس بدنه: | چدن |
|---|---|---|---|
| رنگ: | آبی، درخواست مشتری | ارتباط: | فلنج |
| فشار: | فشار کم | دمای رسانه: | دمای معمولی |
| تایپ کنید: | شیر توپی | متوسط: | اب |
| قدرت: | دسته | مواد توپ: | Q235 |
| برجسته: | شیر توپی فلنج دار چدنی ضد خوردگی,شیر توپی فلنج دار چدنی Q235,شیر توپی چدنی Handel DIN |
||
معرفی
شیر توپی و شیر دروازه ای متعلق به یک نوع شیر هستند.با این تفاوت که قسمت بسته شدن آن یک توپ است.توپ به دور خط مرکزی بدنه شیر می چرخد تا باز و بسته شود.شیر توپی عمدتاً برای قطع، توزیع و تغییر جهت جریان محیط در خط لوله استفاده می شود.شیر توپ فلنج استاندارد GB / t21465-2008 "اصطلاحات شیر" به عنوان دریچه ای تعریف می شود که در آن بالابر (توپ) توسط میل سوپاپ هدایت می شود و حول محور میل سوپاپ می چرخد.
| DN | د | ال | D | سی | آر | ب | ن | ساعت | E | U | ◊S |
| 15 | 15 | 115 | 95 | 65.0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75.0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85.0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100.0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125.0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145.0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
| انتهای فلنج | EN 1092-2 |
| چهره به چهره DN15-DN100 | DIN3202 F4 |
| چهره به چهره DN125-DN250 | DIN3202 F5 |
| طراحی و ساخت | DIN 3357 |
تماس با شخص: Ms. Ada Chen
