جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر پروانه ای ویفری | جنس بدنه: | چدن ریخته گری / چدن داکتیل |
|---|---|---|---|
| قدرت: | دسته (آهن) | فشار کاری: | 1.0-1.6Mpa (10-25bar) |
| رنگ: | آبی، سفارشی، خاکستری | اندازه: | DN50~350 |
| ارتباط: | ویفر | دیسک: | آهن انعطاف پذیر |
| دمای رسانه: | 10-80 ℃ | رسانه ها: | اب |
| برجسته: | شیر پروانه ای آهن شکل پذیر ضد خوردگی,شیر پروانه ای آهن شکل پذیر بدون پین,شیر نوع ویفر پروانه ای خاکستری |
||

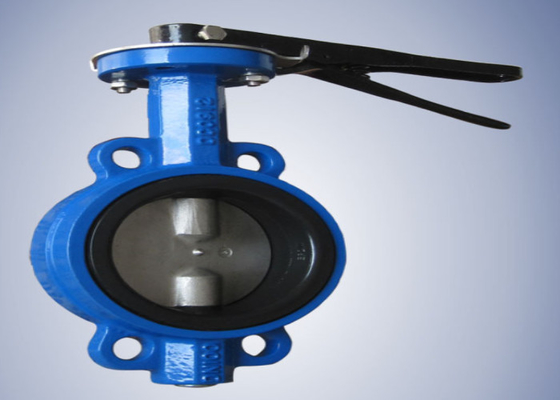

شیر پروانه ای ویفر بدون پین نیم شفت دارای مزایای ویژگی های ساختاری ساده، عملکرد خدمات و دامنه کاربرد گسترده است.این محصول قابل نصب بر روی کلیه خطوط لوله و ظروف خورنده و غیر خورنده گاز، مایع، نیمه سیال، پودر جامد و ظروف نفت خام، صنایع شیمیایی، مواد غذایی، زیست پزشکی، صنایع نساجی، صنایع کاغذ، مهندسی برق آبی، کشتی ها، تامین آب شهری و زهکشی می باشد. ، کارخانه های ذوب، منابع تجدید پذیر و سایر سیستم ها، و می توانند به عنوان تجهیزات تنظیم و بسته شدن استفاده شوند.
1. در حین نصب، دیسک شیر باید در موقعیت بسته متوقف شود.
2. موقعیت باز باید با توجه به زاویه چرخش صفحه پروانه تایید شود.
3. برای شیر پروانه ای با شیر بای پس، شیر پروانه ای ویفر بدون پین نیم شافت باید قبل از باز شدن باز شود.
4. نصب باید طبق دستورالعمل نصب و بهره برداری سازنده انجام شود.شیر پروانه ای با وزن سنگین باید دارای پایه محکمی باشد
| DN | آ | ب | ال | фD1 | фD3 | اچ |
| DN40 (1.5 اینچ) | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2 اینچ) | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5 اینچ) | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3 اینچ) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4 اینچ) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5 اینچ) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6 اینچ) | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8 اینچ) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10 اینچ) | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12 اینچ) | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
