جزئیات محصول:
پرداخت:
|

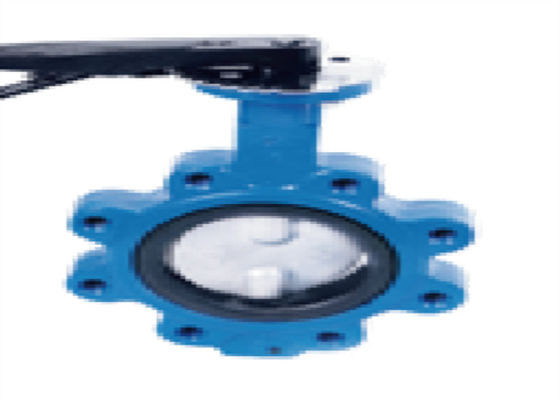

| نام محصول: | شیر پروانه ای ویفری | مواد ساقه: | فولاد ضد زنگ |
|---|---|---|---|
| دسته مواد: | اهن | حلقه: | NBR |
| جنس بدنه: | آهن انعطاف پذیر | رسانه ها: | اب |
| دمای رسانه: | 10-80 ℃ | فشار کاری: | 1.0-1.6Mpa (10-25bar) |
| رنگ: | آبی، سفارشی | اندازه: | DN50~350 |
| برجسته: | شیر پروانه ای ویفر دوشاخه,شیر پروانه ای ویفر چدنی,شیر پروانه ای ویفر بدون پین |
||
1. در حین نصب، دیسک شیر باید در موقعیت بسته متوقف شود.
2. موقعیت باز باید با توجه به زاویه چرخش صفحه پروانه تایید شود.
3. برای شیر پروانه ای با شیر بای پس، شیر پروانه ای ویفر بدون پین نیم شافت باید قبل از باز شدن باز شود.
4. نصب باید طبق دستورالعمل نصب و بهره برداری سازنده انجام شود.شیر پروانه ای با وزن سنگین باید دارای پایه محکمی باشد
| بدن | چدن / چدن داکتیل |
| دیسک | چدن داکتیل / فولاد ضد زنگ |
| ساقه | فولاد ضد زنگ |
| صندلی | NBR / EPDM / PTFRE |
چهره به چهره: ISO 5752 / API 609 /DIN3202
انتهای فلنج: BS 10 جدول D / جدول E / DIN 2501 PN10
| فشار اسمی | 1.0/1.6 (mpa) |
| تست مهر (آب) | 1.1 / 1.76 mpa |
| تست پوسته (آب) | 1.5/2.4 mpa |
| DN | آ | ب | ال | фD1 | фD3 | اچ |
| DN40 (1.5 اینچ) | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2 اینچ) | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5 اینچ) | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3 اینچ) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4 اینچ) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5 اینچ) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6 اینچ) | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8 اینچ) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10 اینچ) | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12 اینچ) | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
