جزئیات محصول:
پرداخت:
|

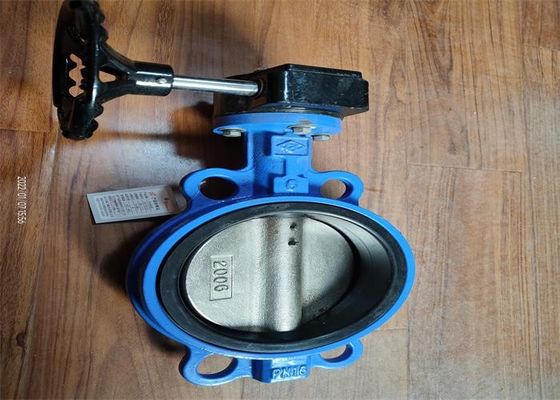

| نام محصول: | شیر پروانه ای ویفری | ارتباط: | ویفر |
|---|---|---|---|
| مواد دیسک: | چدن / چدن داکتیل | اندازه پورت: | DN50 به DN600 |
| جنس بدنه: | چدن داکتیل/چدن GGG50 | دمای رسانه: | 10-80 ℃ |
| قدرت: | کتابچه راهنمای | رسانه ها: | اب |
| رنگ: | آبی، سفارشی | فشار کاری: | 1.0-1.6Mpa (10-25bar) |
| برجسته: | شیر پروانه ای ویفر کرم دنده,شیر پروانه ای ویفر پین,شیر پروانه ای با چرخ دنده کرمی 1.6 مگاپیکسلی |
||
این شیر عمدتاً برای قطع کردن سیال استفاده می شود و همچنین می تواند به گونه ای طراحی شود که عملکرد تنظیم و قطع سیال را داشته باشد.کاربر می تواند با توجه به نیازهای مختلف، پین یا بدون نوع پین را انتخاب کند.
| بدن | آهن داکتیل ژی آیرون |
| صندلی | NBR/EPDM |
| دیسک | آهن انعطاف پذیر |
| ساقه | فولاد ضد زنگ |
| DN | ф | اچ | ب | Z-фd | ال |
| DN50 (2 اینچ) | 125 | 200 | 220 | 4-ф18 | 43 |
| DN65 (2.5 اینچ) | 145 | 220 | 220 | 4-ф18 | 46 |
| DN80 (3 اینچ) | 160 | 230 | 220 | 4-ф18 | 46 |
| DN100 (4 اینچ) | 180 | 240 | 220 | 4-ф18 | 52 |
| DN125 (5 اینچ) | 210 | 250 | 268 | 4-ф18 | 56 |
| DN150 (6 اینچ) | 240 | 265 | 268 | 4-ф23 | 56 |
| DN200 (8 اینچ) | 295 | 310 | 289 | 4-ф23 | 60 |
| DN250 (10 اینچ) | 355 | 340 | 289 | 4-ф25 | 68 |
| DN300 (12 اینچ) | 410 | 380 | 289 | 4-ф30 | 78 |
| DN35O (14 اینچ) | 470 | 420 | 289 | 4-ф30 | 78 |
| DN400 (16 اینچ) | 515 | 522 | 363 | 4-ф31 | 88 |
| DN450 (18 اینچ) | 565 | 536 | 363 | 4-ф31 | 106 |
| DN500 (20 اینچ) | 620 | 604 | 363 | 4-ф31 | 132 |
| DN600 (24 اینچ) | 725 | 695 | 427 | 4-ф34 | 154 |
| DN700 | 840 | 811 | 482 | 4-M27 | 165 |
| DN800 | 952 | 893 | 482 | 4-M30 | 190 |
| DN900 | 1050 | 903 | 529 | 4-M30 | 211 |
| DN1000 | 1160 | 983 | 529 | 4-M33 | 224 |
