جزئیات محصول:
پرداخت:
|

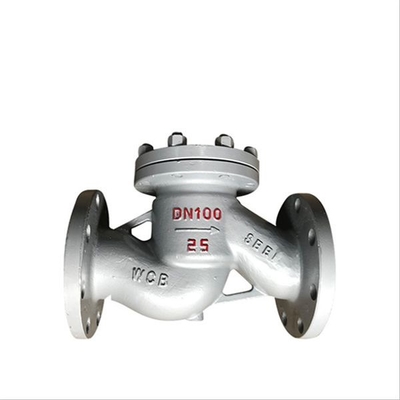

| نام محصول: | شیر چک بالابر | جنس بدنه: | Cast steel ; فولاد ریخته گری؛ WCB WCB |
|---|---|---|---|
| ارتباط: | انتهای فلنج | رنگ: | درخواست مشتری، خاکستری |
| فشار: | 1.0 / 1.6 / 2.5 mpa | دمای رسانه: | ≤425 ℃ |
| متوسط: | گاز آب نفت | تایپ کنید: | شیر چک بالابر |
| اندازه: | DN15 به DN400 | مواد دیسک: | Cast steel ; فولاد ریخته گری؛ WCB WCB |
| برجسته: | شیر چک بالابر DIN,شیر چک لیفت فولاد ریخته گری,شیر بالابر فلنج |
||
Lift check valve به دریچه ای اطلاق می شود که به طور خودکار دیسک شیر را بسته به جریان خود محیط باز و بسته می کند تا از جریان برگشتی محیط جلوگیری کند.همچنین به نام های شیر چک، شیر یک طرفه، شیر جریان معکوس و شیر فشار برگشت نیز شناخته می شود.شیر چک متعلق به یک شیر اتوماتیک است که عمدتا برای جلوگیری از جریان برگشتی متوسط، چرخش معکوس پمپ و موتور محرک و تخلیه محیط ظرف استفاده می شود.شیر چک همچنین می تواند در خط لوله برای تامین سیستم کمکی استفاده شود که در آن فشار ممکن است بالاتر از فشار سیستم باشد.
| جنس بدنه | WCB/ 20#/فولاد/DIN17245GS |
| دیسک | WCB/ 20#/فولاد /DIN17245GS C25-CR13 |
| طراحی و ساخت | DIN 3840 BS EN1868 |
| رو در رو | DIN 3202، BS EN 558-1 |
| انتهای فلنج | DIN 2543، BS EN1092-1 |
| بازرسی | DIN 3230, BSEN 12569 |
| فشار اسمی | 1.0/1.6/2.5/4.0/6.3 mpa |
| تست استنگ | 1.5/2.4/3.8/6.15/9.75 mpa |
| تست مهر | 1.1/1.8/2.8/4.51/7.15 |
| پ.ن16 (DIN3202-F1) | PN25 (DIN 3202-F1) | PN40 (DIN 3202-F1) | PN63 (DIN3202-F1) | ||||||||
| DN | L-RF | اچ | DN | L-RF | اچ | DN | L-RF | اچ | DN | L-RF | اچ |
| میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر |
| 15 | 130 | 77 | 15 | 130 | 100 | 15 | 130 | 100 | 15 | 210 | 100 |
| 20 | 150 | 77 | 20 | 150 | 105 | 20 | 150 | 105 | 20 | 230 | 110 |
| 25 | 160 | 80 | 25 | 160 | 120 | 25 | 160 | 120 | 25 | 230 | 125 |
| 32 | 180 | 85 | 3 | 180 | 130 | 32 | 180 | 130 | 32 | 260 | 140 |
| 40 | 200 | 95 | 40 | 200 | 135 | 40 | 200 | 135 | 40 | 260 | 168 |
| 50 | 230 | 105 | 50 | 230 | 149 | 50 | 230 | 149 | 50 | 300 | 170 |
| 65 | 290 | 120 | 65 | 290 | 160 | 65 | 290 | 160 | 65 | 340 | 188 |
| 80 | 310 | 130 | 80 | 310 | 169 | 80 | 310 | 169 | 80 | 380 | 205 |
| 100 | 350 | 140 | 100 | 350 | 194 | 100 | 350 | 194 | 100 | 430 | 230 |
| 125 | 400 | 155 | 125 | 400 | 222 | 125 | 400 | 225 | 125 | 500 | 240 |
| 150 | 480 | 180 | 150 | 480 | 255 | 150 | 480 | 255 | 150 | 550 | 265 |
| 200 | 600 | 215 | 200 | 600 | 305 | 300 | 600 | 305 | 200 | 650 | 310 |
| 250 | 730 | 260 | 250 | 730 | 355 | 250 | 730 | 360 | 250 | 775 | |
| 300 | 850 | 315 | 300 | 850 | 410 | 300 | 850 | 415 | 300 | 900 | |
| 350 | 980 | 350 | 980 | ||||||||
| 400 | 1100 | 400 | 1100 | ||||||||
