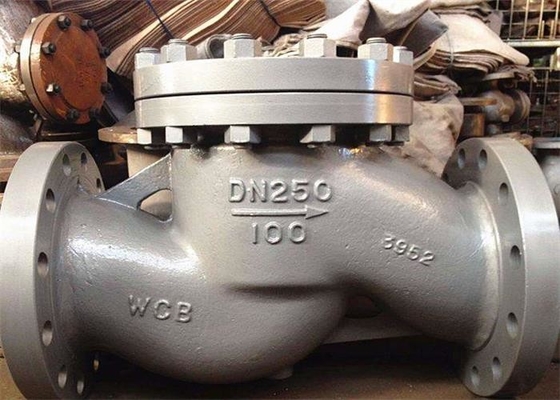

سوپاپ چک لیفت انتهای فلنج استاندارد فولاد ریخته گری روسیه 1.0/1.6/2.5 مگاپاسکال

معرفی

شیرهای چک لیفت فولاد ریخته گری H41h و H41W به طور گسترده برای فشار اسمی PN1 برای خطوط لوله تحت شرایط کاری مختلف مانند نفت، صنایع شیمیایی و نیروگاه حرارتی با دمای کاری - 29 ~ 550 ℃ در 6 ~ 10.0MPa استفاده می شود، رسانه های قابل استفاده عبارتند از آب، روغن، بخار و غیره. عملکرد اصلی آن جلوگیری از جریان برگشتی متوسط، چرخش معکوس پمپ و موتور محرک آن و تخلیه محیط در ظرف است.

ساختار اصلی

در طول استفاده از شیر، محیط در جهت فلش در شکل جریان می یابد.

1. هنگامی که محیط در جهت مشخص شده جریان می یابد، دیسک شیر تحت تاثیر نیروی متوسط ​​قرار می گیرد.هنگامی که محیط برای جریان مخالف باز می شود، دیسک سوپاپ و سطح آب بندی صندلی سوپاپ به دلیل وزن خود دیسک سوپاپ و نیروی معکوس محیط بسته می شود تا از جریان مخالف محیط جلوگیری شود.

2. سطح آب بندی بدنه شیر و دیسک باید با فولاد ضد زنگ پوشانده شود.

بعد، ابعاد، اندازه
