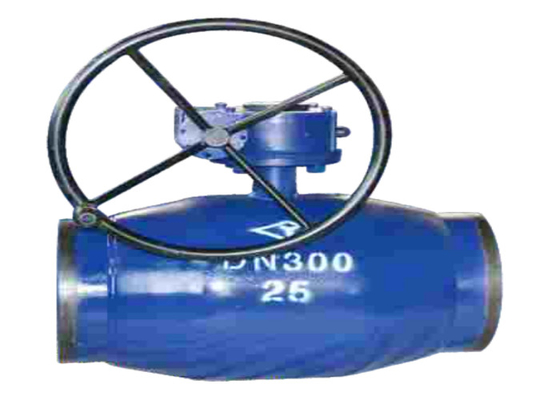

دریچه توپی شناور دریچه فولادی جوش داده شده کاهش یافته با چرخ دنده کرم

معرفی

شیرهای توپی جوش داده شده به طور گسترده در زمینه های مختلف استفاده می شود.کیفیت برتر و پایداری با عملکرد بالا را نمی توان با شیرهای توپی فولادی ریخته گری معمولی بدست آورد.عمر مفید تمام شیرهای توپی جوش داده شده بسیار بیشتر از شیرهای توپی چدنی است.تمام شیرهای توپی جوش داده شده به طور گسترده در تجهیزات مختلف خطوط لوله مانند گاز شهری، گرمایش شهری، صنعت پتروشیمی، کشتی سازی، فولاد، ایستگاه تنظیم فشار، نیروگاه و غیره استفاده می شود.

ویژگی های فنی

1. ساختار بدنه شیر به طور یکپارچه بدون نشت خارجی جوش داده شده است.

2. نشیمن سوپاپ از حلقه و فنر آب بندی PTFE تشکیل شده است که سازگاری قوی با تغییرات فشار و دما دارد و در محدوده استفاده نشتی ایجاد نمی کند.

3. ساختار ضد نشت میله شیر.یک واشر PTFE خود آب بندی و یک حلقه O در پایین میله شیر وجود دارد که از دو حلقه O و دو واشر PTFE برای اطمینان از عدم نشتی تشکیل شده است.

4. جنس بدنه سوپاپ همانند خط لوله است و در اثر زلزله و عبور وسایل نقلیه از زمین تنش، اکستروژن و تغییر شکل ناهمواری وجود نخواهد داشت.

5. بدنه شیر سبک است و به راحتی گرم می شود.

6. شیر توپی که مستقیماً دفن می شود را می توان مستقیماً بدون ساخت یک چاه دریچه بزرگ در زیر زمین دفن کرد، اما فقط یک چاه کم عمق کوچک روی زمین، که تا حد زیادی در هزینه ساخت و زمان مهندسی صرفه جویی می کند.

7. طول بدنه شیر و ارتفاع میل سوپاپ را می توان با توجه به نیازهای ساخت و طراحی خط لوله تنظیم کرد.

8. دقت ماشینکاری کره بسیار دقیق است، عملیات سبک است و هیچ تداخل نامطلوبی وجود ندارد.

10. دو حالت اتصال وجود دارد: جوش و فلنج.

11. حالت عملیات: دسته، دنده (عمودی / افقی) در شرایط عملکرد عادی، دوره گارانتی 12 سال است.

ساختار

1. شیر لوله فولادی بدون درز فولاد کربنی را می پذیرد که دریچه توپ جوش داده شده یکپارچه فشرده شده است.

2. میل سوپاپ از فولاد ضد زنگ AISI303 و بدنه شیر از فولاد ضد زنگ AISI304 ساخته شده است.این سنگ زنی ساخته شده است و دارای عملکرد آب بندی عالی و مقاومت در برابر خوردگی است.

3. آب بندی از حلقه آب بندی الاستیک شیبدار PTFE تقویت شده با کربن استفاده می کند و فشار منفی روی سطح کروی است، به طوری که آب بندی مزایای نشت صفر و عمر طولانی دارد.

4. حالت اتصال شیر: جوش، نخ، فلنج، و غیره برای کاربران برای انتخاب.حالت انتقال: دسته، توربین، پنوماتیک، الکتریکی و سایر ساختارهای انتقال پذیرفته شده است و سوئیچ انعطاف پذیر و سبک است.

5. شیر دارای مزایای ساختار فشرده، وزن سبک، عایق حرارتی آسان و نصب آسان است.این شیر به طور کلی به صورت افقی نصب می شود.

6. شیر توپ جوش داده شده یکپارچه با جذب فناوری خارجی و ترکیب با وضعیت واقعی در چین توسعه یافته است.برای پر کردن خلاء داخلی به جای واردات، ساخت چین است.این به طور گسترده در زمینه های خطوط لوله از راه دور مانند گاز طبیعی، نفت، گرمایش، صنایع شیمیایی و شبکه خط لوله برق حرارتی استفاده می شود.
