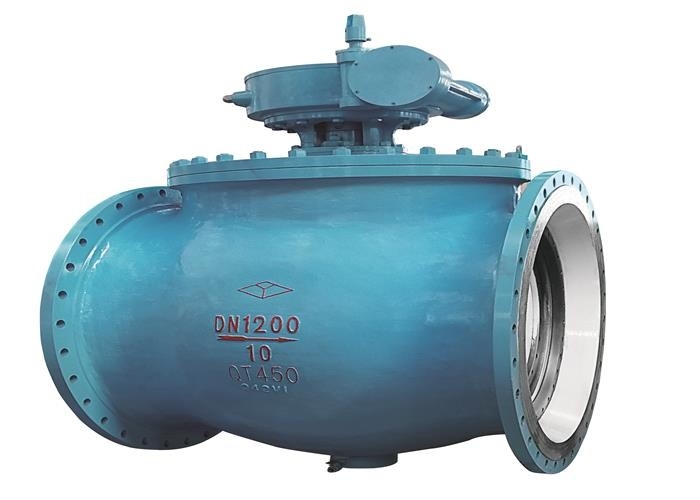

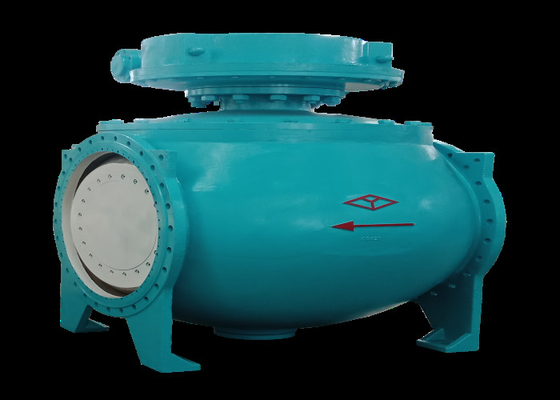

فلنج چدن داکتیل دریچه نیمه کره ای غیرعادی شیر توپی شناور

استفاده:

از این شیر می توان برای جلوگیری از جریان نامطلوب محیط در هر سیستم خط لوله استفاده کرد.

اصل کار

دریچه با چرخاندن زنجیر سوپاپ باز یا مسدود می شود.شیر توپ دارای مزایای سوئیچ نور و حجم کم است.می توان آن را به قطر بزرگ، آب بندی قابل اعتماد، ساختار ساده و نگهداری راحت تبدیل کرد.سطح آب بندی و سطح کروی اغلب بسته است که فرسایش آن توسط محیط کار آسانی نیست.به طور گسترده ای در صنایع مختلف استفاده شده است

سبک ساختاری

1. نوع نصب شده در بالا: عمدتاً در محیطی با فرسایش و سایش جدی هدف قرار می گیرد.ساختار نصب شده در بالا برای تعویض و نگهداری قطعات باز و بسته کننده آسیب دیده بسیار مناسب است.نیازی به حذف کل شیر از خط لوله نیست، که تا حد زیادی در زمان و هزینه تعمیر و نگهداری صرفه جویی می کند.

2. نوع نصب شده جانبی: نوع نصب شده جانبی دارای ساختار فشرده و وزن شیر سبک است.برای مواردی که نیاز به فضای نصب دریچه دارند مناسب است.

مشخصه

① دریچه نیمکره ای خارج از مرکز ساختاری است که در بالا نصب شده است.شیر نصب شده روی خط لوله را می توان مستقیماً به صورت آنلاین بررسی و تعمیر کرد که می تواند به طور موثر خاموش شدن دستگاه را کاهش دهد و هزینه را کاهش دهد.

② شیر نیمکره ای غیرعادی یک طرح تک صندلی است.مشکلی که محیط موجود در حفره شیر ایمنی استفاده را به دلیل افزایش غیرعادی فشار تحت تأثیر قرار می دهد، برطرف می شود.

③ طراحی گشتاور کم.میل سوپاپ با طراحی ساختاری خاص تنها با یک دسته کوچک به راحتی باز و بسته می شود.

④ هیچ اصطکاک بین باز و بسته شدن وجود ندارد.این تابع این مشکل را کاملاً حل می کند که آب بندی شیر سنتی [wiki] [/ wiki] تحت تأثیر اصطکاک متقابل بین سطوح آب بندی قرار می گیرد.

⑤ ساختار مهر و موم گوه.دریچه با فشار دادن گوه توپ بر روی صندلی سوپاپ توسط نیروی مکانیکی ارائه شده توسط میل سوپاپ مهر و موم می شود، به طوری که سفتی شیر تحت تاثیر تغییر فشار دیفرانسیل خط لوله قرار نمی گیرد و عملکرد آب بندی به طور قابل اعتماد تحت شرایط مختلف تضمین می شود. شرایط کاری.

⑥ ساختار خود تمیز شونده سطح آب بندی دریچه نیمکره ای خارج از مرکز.هنگامی که توپ از روی صندلی سوپاپ کج می شود، سیال در خط لوله از 360 درجه به طور مساوی در امتداد سطح آب بندی توپ عبور می کند که نه تنها شست و شوی موضعی صندلی سوپاپ توسط سیال پرسرعت را از بین می برد، بلکه شستشو نیز می شود. از تجمع روی سطح آب بندی دور کنید تا به هدف خود تمیز شوندگی دست یابید

هدف اصلی

1. مقاومت سیال کم است و ضریب مقاومت آن برابر با قسمت لوله با همان طول است.

2. ساختار ساده، حجم کم و وزن سبک.

3. محکم و قابل اعتماد است.سطح آب بندی شیر توپ به طور گسترده ای از پلاستیک با عملکرد آب بندی خوب ساخته شده است.همچنین به طور گسترده ای در سیستم خلاء استفاده شده است.

4. کار با آن آسان است و به سرعت باز و بسته می شود.فقط باید 90 درجه از باز تا بسته کامل بچرخد که برای کنترل از راه دور راحت است.

5. تعمیر و نگهداری راحت است، ساختار شیر توپ ساده است، حلقه آب بندی به طور کلی متحرک است، و جداسازی و جایگزینی نسبتا راحت است.

6. هنگامی که به طور کامل باز یا کاملا بسته می شود، سطح آب بندی توپ و نشیمنگاه سوپاپ از محیط جدا می شود.هنگامی که محیط عبور می کند، باعث فرسایش سطح آب بندی شیر نمی شود.

7. طیف وسیعی از کاربردها از قطر کوچک تا چند میلی متر و قطر بزرگ تا چند متر را شامل می شود.می توان آن را از خلاء بالا تا فشار بالا اعمال کرد.هنگامی که توپ 90 درجه می چرخد، ورودی و خروجی باید کروی باشد تا جریان را قطع کند.
