جزئیات محصول:
پرداخت:
|

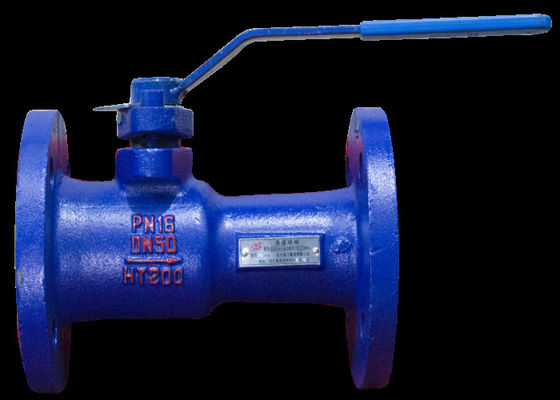

| نام محصول: | شیر توپی شناور | رسانه ها: | اب |
|---|---|---|---|
| جنس بدنه: | آهن خاکستری | ارتباط: | فلنج |
| فشار کاری: | 1.0-1.6Mpa (10-25bar) | اندازه: | DN15~DN250 |
| رنگ: | آبی، درخواست مشتری | دمای رسانه: | دمای معمولی |
| برجسته: | شیر توپی شناور ضد زنگ,شیر توپی شناور ضد زنگ,شیر توپی با دمای بالا 1.6 مگاپاسکال |
||
این شیر برای خط لوله آب، بخار یا نفت که محیط غیر خورنده است اعمال می شود و فشار اسمی خط لوله باید ≤1.6 mpa باشد.
1. Qj41mf-16 اتصال فلنجی است و محصول با استانداردهای GB / T 15185 برای شیرهای توپی آهنی و مسی مطابقت دارد.
2. شیر یک شیر توپی یکپارچه با دمای بالا است.این شیر از بدنه سوپاپ، توپ، میل سوپاپ، دسته و سایر قسمت ها تشکیل شده است.دسته موازی با محور خط لوله نشان می دهد که شیر در وضعیت باز است و عمود بر محور خط لوله نشان می دهد که در وضعیت بسته است.با چرخاندن دسته 90 درجه می توان آن را باز و بسته کرد.این دارای مزایای عملکرد پایدار، آب بندی قابل اعتماد، نیروی اصطکاک کوچک، سوئیچ نور، مقاومت در برابر دمای بالا، مقاومت در برابر سایش، مقاومت در برابر روغن، مقاومت در برابر خوردگی، عمر طولانی و غیره است.
| بدن | آهن خاکستری |
| توپ | فولاد ضد زنگ |
| ساقه | فولاد |
| حلقه | PTFE |
| تایپ کنید |
DN |
(میلی متر) | ||||||
| ال | D | D1 | D2 | bf | Z-Φd | اچ | ||
|
QJ41MF-16
|
20 | 150 | 105 | 75 | 56 | 16-2 | 4-Φ14 | 95 |
| 25 | 160 | 115 | 85 | 65 | 16-3 | 4-Φ14 | 95 | |
| 32 | 180 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 108 | |
| 40 | 200 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 111 | |
| 50 | 230 | 165 | 125 | 99 | 20-3 | 4-Φ19 | 119 | |
| 65 | 290 | 185 | 145 | 112 | 20-3 | 4-Φ19 | 129 | |
| 80 | 310 | 200 | 160 | 132 | 22-3 | 4-Φ19 | 138 | |
| 100 | 350 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 153 | |
| 125 | 400 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 178 | |
| 150 | 480 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 196 | |
| 200 | 600 | 340 | 295 | 266 | 30-3 | 12-Φ23 | 285 | |
