جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر توپی شناور | جنس بدنه: | آهن خاکستری؛ |
|---|---|---|---|
| ارتباط: | flange; فلنج؛ RF RF | متوسط: | اب |
| رنگ: | آبی، درخواست مشتری | فشار: | فشار کم ، 1.6MPa |
| قدرت: | رسیدگی | دمای رسانه: | -20 ~ 100 ℃ |
| برجسته: | شیر چک شناور ss 201,شیر چک شناور فلنج آهنی,شیر توپی شناور ss 201 |
||
این شیر برای باز و بسته کردن خط لوله غیر خورنده استفاده می شود
| انتهای فلنج | EN 1092-2 |
| چهره به چهره DN15-DN100 | DIN3202 F4 |
| چهره به چهره DN125-DN250 | DIN3202 F5 |
| طراحی و ساخت | DIN 3357 |
| فشار نرمال (MPA) | 1.6 |
| تست پوسته (آب) | 2.5 مگاپاسکال |
| تست مهر و موم (آب) | 1.8MPa |
| تست مهر و موم (هوا) | 0.6MPa |
| درجه حرارت | -10 تا 150 ℃ |
| محیط مناسب: | اب |
| DN | L | دی | D2 | D3 | ب | اف |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102.0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122.0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

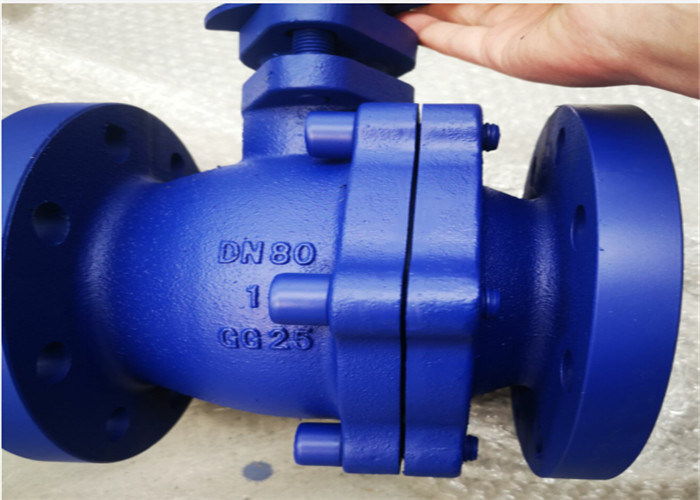

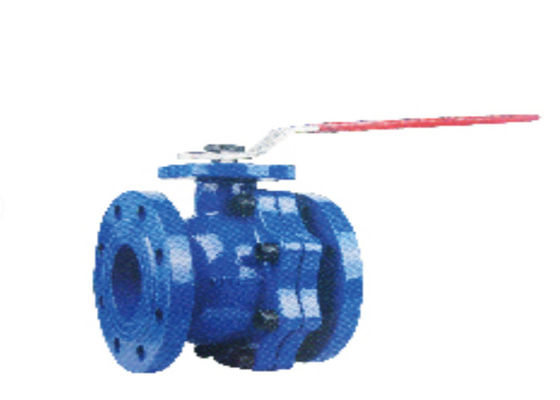

این شیر از بدنه سوپاپ، توپ، ساقه سوپاپ، غده بسته بندی، صفحه محدود، دسته و سایر قسمت ها تشکیل شده است.دسته موازی با محور خط لوله نشان می دهد که شیر در وضعیت باز قرار دارد و عمود بر محور خط لوله نشان می دهد که شیر در وضعیت بسته است.باز و بسته شدن را می توان با چرخاندن دسته 90 درجه متوجه شد
