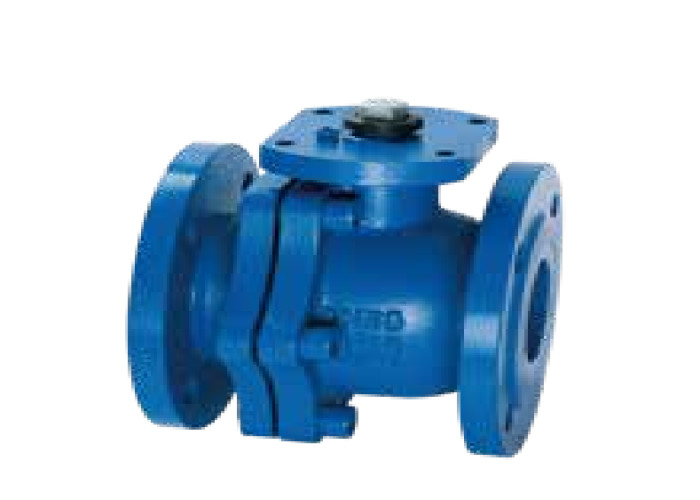

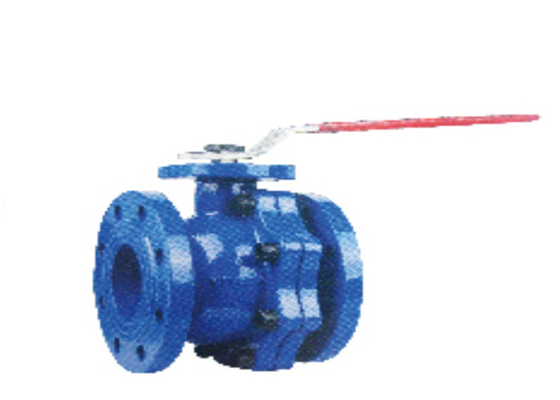

| نام محصول: | شیر توپی شناور | ارتباط: | flange; فلنج؛ RF RF |
|---|---|---|---|
| رنگ: | آبی، درخواست مشتری | متوسط: | اب |
| فشار کاری: | 1.0-1.6Mpa (10-25bar) | دمای رسانه: | -29 ~ 100 ℃ |
| جنس بدنه: | آهن خاکستری | قدرت: | رسیدگی |
| برجسته: | شیر توپی شناور 10 بار,شیر توپی شناور استاندارد,شیر توپی چدنی نوع شناور |
||
این شیر برای باز و بسته کردن خطوط لوله با محیط غیر خورنده و دمای کمتر یا مساوی 100 درجه سانتیگراد استفاده می شود.
1. استاندارد اجرایی فلنج: BS EN1092-2-1997
2. تست فشار کل دستگاه باید مطابق با استاندارد EN12266-1-2012 باشد.
3. استاندارد طول سازه: EN588-2005
| ویژگی | |
| فشار نرمال (MPA) | 1.6 |
| تست پوسته (آب) | 2.5 مگاپاسکال |
| تست مهر و موم (آب) | 1.8MPa |
| درجه حرارت | -10 تا 100 ℃ |
| محیط مناسب: | اب |
| DN | L | دی | D2 | D3 | ب | اف |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102.0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122.0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |
| جنس بدنه | GG25 |
| واشر | PTFE |
| نمودار چدن داکتیل | 304 |
| بسته بندی | PTFE |
| ساقه | 2Cr13 |
| رسیدگی | QT450-10 |
1. ساختار ساده، فرآیند تولید خوب، باز و بسته شدن انعطاف پذیر و سریع، و دامنه کاربرد گسترده.
2. ساقه سوپاپ ساختار ضد ضربه را برای افزایش ایمنی دریچه توپ اتخاذ می کند.
3. محیط می تواند در هر جهتی از هر دو طرف بدنه شیر جریان یابد تا به هدف اتصال یا قطع شدن برسد.
1. شیر باید در انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. برای نگهداری طولانی مدت، باید به طور منظم نگهداری شود.
3. محصول را می توان در هر موقعیت و هر خط لوله ای نصب کرد و شرایط عملیاتی باید با الزامات موجود در مشخصات عملکرد مطابقت داشته باشد.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. لوله و حفره شیر را قبل از نصب تمیز کنید.
6. پس از نصب محصول، نباید تحت نیروی خارجی زیاد قرار گیرد.
7. جهت دسته باید با جهت شیار سر مربع ساقه سوپاپ مطابقت داشته باشد.
8. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق حرارتی باید ارائه شود.به عنوان شیر انتهایی، باید با ردیابی لوله یا ژاکت گرم شود تا دمای دیواره لوله کمتر از 0 ℃ نباشد.
9. نصب و استفاده از آن بر روی خط لوله در معرض لرزش یا تغییر ناگهانی دمای متوسط اکیداً ممنوع است.
