جزئیات محصول:
پرداخت:
|

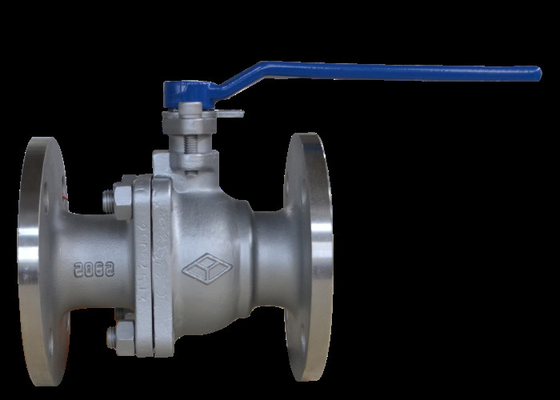

| نام محصول: | شیر توپی شناور | قدرت: | رسیدگی |
|---|---|---|---|
| فشار: | 150 لیتر | دمای رسانه: | -29 ~ 150 ℃ |
| متوسط: | آب، روغن، بخار | رنگ: | درخواست مشتری |
| مواد توپ: | F304 | اندازه پورت: | 1/2 "~ 8" |
| برجسته: | شیر شناور آب 4 اینچ,شیر شناور فلنج دار 4 اینچ,شیر توپی شناور 150 پوند |
||
این شیر برای باز و بسته کردن خطوط لوله آب، بخار و نفت مناسب است.
شیر از بدنه سوپاپ، توپ، میل سوپاپ، دسته و سایر قسمت ها تشکیل شده است.میل سوپاپ با چرخاندن دسته می چرخد
90 درجه، میله سوپاپ توپ را به سمت چرخش 90 درجه هدایت می کند تا باز و بسته شدن را متوجه شود.
| تایپ کنید | فشار (Lb) | تست فشار | دمای مناسب ℃ | رسانه مناسب | |
| قدرت (آب) (MPa) | مهر و موم (آب) (MPa) | ||||
| API(B)Q41F-150Lb(C) | 150 | 3.0 | 2.2 | ≤150 ℃ | آب، بخار، روغن |
·طراحی و ساخت: API 6D
· طول ساختار: API 6D
· پایان اتصال: ASME B16.5
· بازرسی و تست: API 6D
| نام قطعه | مواد |
| بدن | ASTM A216 WCB |
| ساقه، توپ | ASTM A182 F304 |
| مهر و موم، بسته بندی | PTFE |
| DN | L | دی | D1 | D2 | ب | Nh | f | اچ |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-ф16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-ф16 | 1.6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9.6 | 4-ф16 | 1.6 | 121 |
| 32 | 140 | 115 | 89 | 63.5 | 11.2 | 4-ф16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12.7 | 4-ф16 | 1.6 | 135 |
| 50 | 178 | 150 | 120.7 | 92 | 14.3 | 4-ф19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-ф19 | 1.6 | 170 |
| 80 | 203 | 190 | 152.5 | 127 | 17.5 | 4-ф19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-ф16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-ф22 | 1.6 | 285 |
| 200 | 457 | 345 | 298.5 | 270 | 27.0 | 8-ф22 | 1.6 | 428 |
| خطاهای احتمالی | علت شکست | روش رفع عیب |
| نشتی سطح آب بندی |
1. پیچ های فلنج وسط شل هستند. 2. سطح آب بندی آسیب دیده است. |
1. پیچ های فلنج وسط را به طور مساوی سفت کنید. 2. سطح آب بندی را برش دهید یا قطعات را تعویض کنید. |
| نشتی بسته بندی |
1. بسته بندی ناکافی. 2. بسته بندی فشرده نیست. |
1. فیلر اضافه کنید. 2. بسته بندی را فشرده کنید. |
| نشت در دهان وسط |
1. پد فرانسوی Sino آسیب دیده یا نامعتبر است. 2. پیچ های فلنج وسط سفت نشده اند. |
1. واشر فلنج میانی را تعویض کنید. 2. پیچ های فلنج وسط را به طور مساوی سفت کنید.
|
1. محصول باید در انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. برای ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم مورد نیاز است.
3. این محصول را می توان در هر موقعیتی از خط لوله یا تجهیزات نصب کرد، اما باید به راحتی باز و بسته شود.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. لوله و حفره شیر را قبل از نصب تمیز کنید.
6. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
7. موقعیت دسته نشان دهنده باز یا بسته بودن شیر است.دستگیره زمانی که با محور خط لوله موازی باشد باز می شود و زمانی که عمود بر محور خط لوله باشد بسته می شود.
8. شرایط عملیاتی باید با الزامات مشخصات عملکرد مطابقت داشته باشد.
