جزئیات محصول:
پرداخت:
|

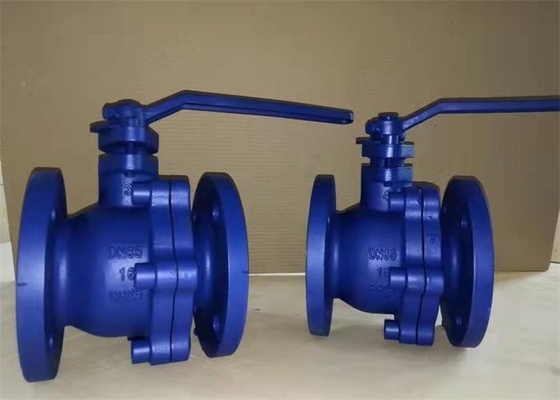

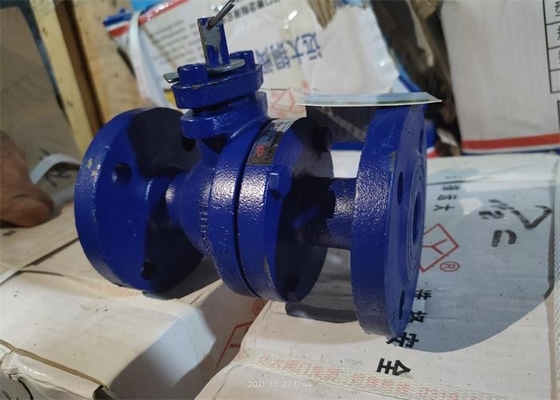

| نام محصول: | شیر توپی شناور | رنگ: | آبی، درخواست مشتری |
|---|---|---|---|
| ارتباط: | فلنج | فشار کاری: | 1.0-1.6Mpa (10-25bar) |
| متوسط: | Water; اب؛ oil روغن | استاندارد: | گیگابایت |
| اندازه: | DN15~DN150 | قدرت: | رسیدگی |
| برجسته: | شیر توپی شناور 25 بار,شیر توپی شناور استاندارد چینی,شیر توپی انتهایی فلنجدار نوع شناور |
||
این شیر از بدنه سوپاپ، توپ، ساقه سوپاپ، غده بسته بندی، صفحه محدود، دسته و سایر قسمت ها تشکیل شده است.دسته موازی با محور خط لوله نشان می دهد که شیر در وضعیت باز قرار دارد و عمود بر محور خط لوله نشان می دهد که شیر در وضعیت بسته است.باز و بسته شدن را می توان با چرخاندن دسته 90 درجه متوجه شد
| تایپ کنید |
DN |
اندازه اتصال (میلی متر) | ||||||
| L | دی | D1 | D2 | bf | Z-Φd | اچ | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| نام قطعه | مواد |
| بدن | آهن خاکستری/آهن داکتیل |
| توپ | روکش کروم چدن خاکستری/201 |
| ساقه | فولاد کربن، فولاد ضد زنگ |
| مهر | PTFE |
| بسته بندی | گرافیت انعطاف پذیر |
| رسیدگی | HT200/QT450-10 |
| واشر | PTFE |
| بشقاب محدود | Q235 |
| غده بسته بندی | HT200/QT450-10 |
1. ساختار ساده، فرآیند تولید خوب، باز و بسته شدن انعطاف پذیر و سریع، و دامنه کاربرد گسترده.
2. ساقه سوپاپ ساختار ضد ضربه را برای افزایش ایمنی دریچه توپ اتخاذ می کند.
3. محیط می تواند در هر جهتی از هر دو طرف بدنه شیر برای رسیدن به هدف اتصال یا قطع جریان جریان یابد.
1. شیر باید در انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. برای نگهداری طولانی مدت، باید به طور منظم نگهداری شود.
3. محصول را می توان در هر موقعیت و هر خط لوله ای نصب کرد و شرایط عملیاتی باید با الزامات موجود در مشخصات عملکرد مطابقت داشته باشد.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. لوله و حفره شیر را قبل از نصب تمیز کنید.
6. پس از نصب محصول، نباید تحت نیروی خارجی زیاد قرار گیرد.
7. جهت دسته باید با جهت شیار سر مربع ساقه سوپاپ مطابقت داشته باشد.
8. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق حرارتی باید ارائه شود.به عنوان شیر انتهایی، باید با ردیابی لوله یا ژاکت گرم شود تا دمای دیواره لوله کمتر از 0 ℃ نباشد.
9. نصب و استفاده از آن بر روی خط لوله در معرض لرزش یا تغییر ناگهانی دمای متوسط اکیداً ممنوع است.
| شکست احتمالی | علت شکست | روش حذف |
| نشتی بسته بندی |
1. خرابی بسته بندی. 2. بسته بندی فشرده نیست. 3. بسته بندی ناکافی. |
1. بسته بندی را تعویض کنید. 2. بسته بندی را فشرده کنید. 3. فیلر اضافه کنید. |
| نشت در دهان وسط |
1. پیچ های فلنج وسط سفت نشده اند. 2. پد فرنچ سینو آسیب دیده است. |
1. پیچ های فلنج وسط را سفت کنید. 2. واشر فلنج میانی را تعویض کنید. |
| نشتی سطح آب بندی |
1. پیچ های فلنج وسط شل هستند. 2. سطح آب بندی آسیب دیده یا آسیب دیده است. |
1. پیچ های فلنج وسط را سفت کنید. 2. سطح آب بندی را برش دهید یا قطعات را تعویض کنید. |
