جزئیات محصول:
پرداخت:
|

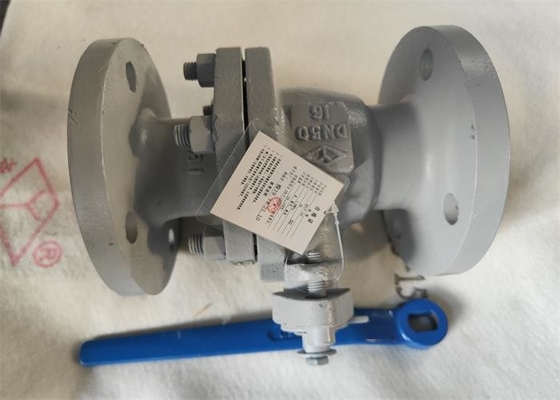

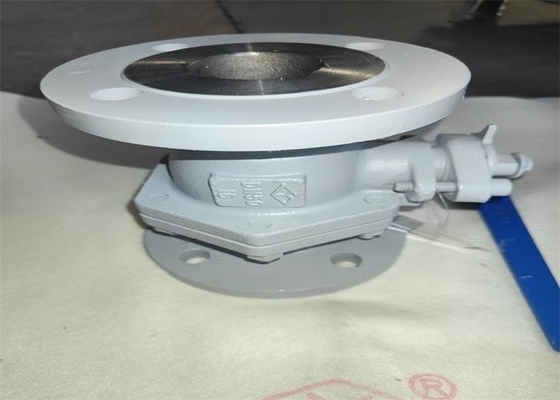

| نام محصول: | شیر توپی شناور | بدن مادی: | فولاد کربنی، CS |
|---|---|---|---|
| اندازه: | DN15~DN300 | ارتباط: | flange; فلنج؛ RF RF |
| متوسط: | روغن، آب | فشار کاری: | 1.0-1.6Mpa (10-25bar) |
| استاندارد: | GB استاندارد | دمای رسانه: | دمای متوسط |
| برجسته: | شیر توپی فولاد کربنی نوع شناور,شیر توپی استاندارد Gb نوع شناور,شیر توپی شناور dn80 |
||
این شیر برای باز کردن و بستن خطوط لوله آب، بخار و نفت مناسب است، جنس بدنه اصلی WCB فولاد کربنی، دمای قابل اجرا ≤ 150 ℃، متوسط قابل اجرا: آب، روغن و بخار است.
| تایپ کنید | DN | L | دی | D1 | D2 | bf | Z-Φd | اچ |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| بخش اصلی | مواد |
| بدن | WCB |
| ساقه، توپ | 2Cr13 |
| مهر و موم، بسته بندی | PTFE |
خطاهای احتمالی و روش های حذف
| خطاهای احتمالی | علت شکست | روش رفع عیب |
| نشتی سطح آب بندی |
1. پیچ های فلنج وسط شل هستند. |
1. پیچ های فلنج وسط را به طور مساوی سفت کنید. |
| نشتی بسته بندی |
1. بسته بندی ناکافی. |
1. فیلر اضافه کنید. |
| نشت در دهان وسط |
1. پد فرانسوی Sino آسیب دیده یا نامعتبر است. |
1. واشر فلنج میانی را تعویض کنید. |
1. محصول باید در انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. برای ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم مورد نیاز است.
3. این محصول را می توان در هر موقعیتی از خط لوله یا تجهیزات نصب کرد، اما باید به راحتی باز و بسته شود.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. لوله و حفره شیر را قبل از نصب تمیز کنید.
6. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
7. موقعیت دسته نشان دهنده باز یا بسته بودن شیر است.دستگیره زمانی که با محور خط لوله موازی باشد باز می شود و زمانی که عمود بر محور خط لوله باشد بسته می شود.
8. شرایط عملیاتی باید با الزامات مشخصات عملکرد مطابقت داشته باشد.
