| نام محصول: | شیر توپی شناور | جنس بدنه: | 304; 304; Stainless Steel فولاد ضد زنگ |
|---|---|---|---|
| رنگ: | رنگ مواد | رسانه ها: | آب، نفت، گاز، بخار، محیط خورنده |
| اندازه: | DN15~DN200 | ارتباط: | flange; فلنج؛ RF RF |
| فشار: | 1.6 مگاپاسکال | قدرت: | رسیدگی |
| برجسته: | شیر توپی شناور 1.6 mpa,شیر توپی شناور ss304,شیر شناور فولاد ضد زنگ 1 اینچ |
||

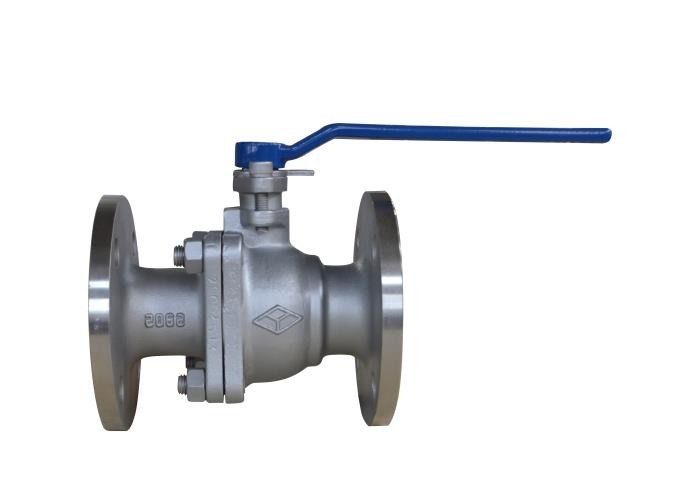

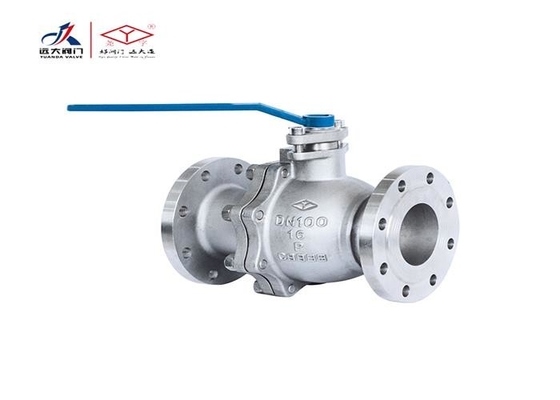

شیر از بدنه سوپاپ، توپ، میل سوپاپ، دسته و سایر قسمت ها تشکیل شده است.میل سوپاپ با چرخاندن دسته می چرخد
90 درجه، میله سوپاپ توپ را به چرخش 90 درجه هدایت می کند تا باز و بسته شدن را متوجه شود.
| تایپ کنید | DN | L | دی | D1 | D2 | bf | Z-Φd | اچ |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| نام قطعه | مواد |
| بدن | CF8 |
| ساقه، توپ | F304 |
| مهر و موم، بسته بندی | PTFE |
1. محصول باید در انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. برای ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم مورد نیاز است.
3. این محصول را می توان در هر موقعیتی از خط لوله یا تجهیزات نصب کرد، اما باید به راحتی باز و بسته شود.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. لوله و حفره شیر را قبل از نصب تمیز کنید.
6. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
7. موقعیت دسته نشان دهنده باز یا بسته بودن شیر است.دستگیره زمانی که با محور خط لوله موازی باشد باز می شود و زمانی که عمود بر محور خط لوله باشد بسته می شود.
8. شرایط عملیاتی باید با الزامات مشخصات عملکرد مطابقت داشته باشد
· طراحی و ساخت: شیرهای توپی فولادی برای نفت، پتروشیمی و صنایع وابسته (GB / T 12237)
· طول سازه: GB / T 12221 طول ساختاری شیرهای فلزی
· انتهای اتصال: فلنج لوله فولادی یکپارچه JB / T 79.1
· بازرسی و تست: GB / T 26480 بازرسی و تست شیرها
