جزئیات محصول:
پرداخت:
|

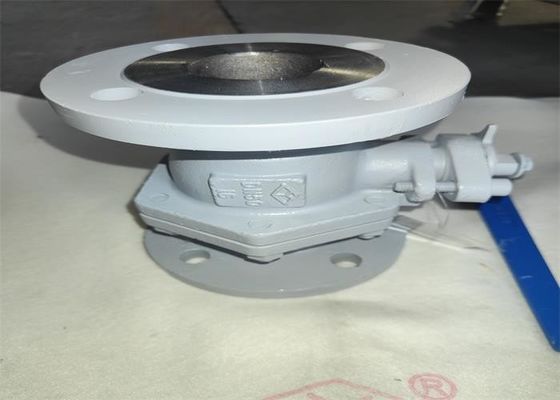

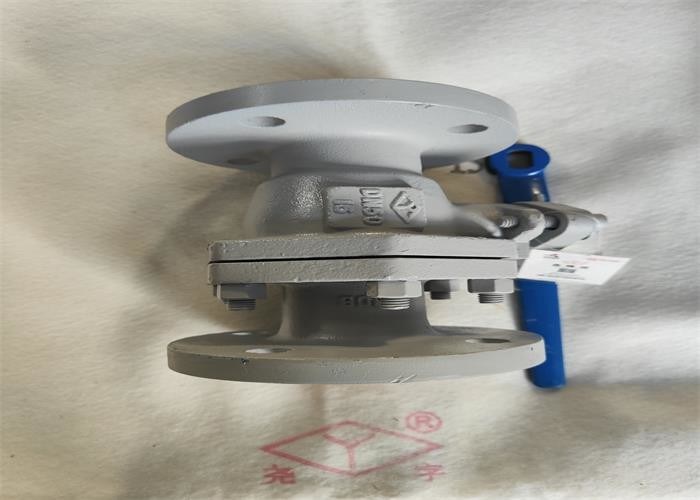

| نام محصول: | شیر توپی شناور | فشار: | 2.5 مگاپاسکال، فشار بالا |
|---|---|---|---|
| مواد: | ریخته گری؛ CS | رنگ: | Customer's Request; درخواست مشتری؛ Grey white خاکستری سفید |
| ارتباط: | فلنج · RF | اندازه: | DN15~DN200 |
| متوسط: | آب، روغن، بخار | قدرت: | رسیدگی |
| برجسته: | شیر چک توپ شناور خطوط لوله نفت,شیر چک توپ شناور 2.5MPa,شیر توپی شناور خطوط لوله آب |
||
·طراحی و ساخت: شیر توپی GB / t12237
· طول سازه: GB / t12221 طول ساختاری دریچه های فلزی
· انتهای اتصال: GB / T 9113 فلنج لوله فولادی یکپارچه
· بازرسی و تست: GB / T 26480 بازرسی و تست شیرها
| نام قطعه | مواد |
| بدن | WCB |
| ساقه، توپ | 2Cr13 |
| مهر و موم، بسته بندی | PTFE |
| تایپ کنید | DN | L | دی | D1 | D2 | bf | Z-Φd | اچ |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| خطاهای احتمالی | علت شکست | روش رفع عیب |
| نشتی سطح آب بندی |
1. پیچ های فلنج وسط شل هستند. 2. سطح آب بندی آسیب دیده است. |
1. پیچ های فلنج وسط را به طور مساوی سفت کنید. 2. سطح آب بندی را برش دهید یا قطعات را تعویض کنید. |
| نشتی بسته بندی |
1. بسته بندی ناکافی. 2. بسته بندی فشرده نیست. |
1. فیلر اضافه کنید. 2. بسته بندی را فشرده کنید |
| نشت در دهان وسط |
1. پد فرانسوی Sino آسیب دیده یا نامعتبر است. 2. پیچ های فلنج وسط سفت نشده اند. |
1. واشر فلنج میانی را تعویض کنید. 2. پیچ های فلنج وسط را به طور مساوی سفت کنید. |
1. محصول باید در انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. برای ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم مورد نیاز است.
3. این محصول را می توان در هر موقعیتی از خط لوله یا تجهیزات نصب کرد، اما باید به راحتی باز و بسته شود.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. لوله و حفره شیر را قبل از نصب تمیز کنید.
6. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
7. موقعیت دسته نشان دهنده باز یا بسته بودن شیر است.دستگیره زمانی که با محور خط لوله موازی باشد باز می شود و زمانی که عمود بر محور خط لوله باشد بسته می شود.
8. شرایط عملیاتی باید با الزامات مشخصات عملکرد مطابقت داشته باشد.
