جزئیات محصول:
پرداخت:
|

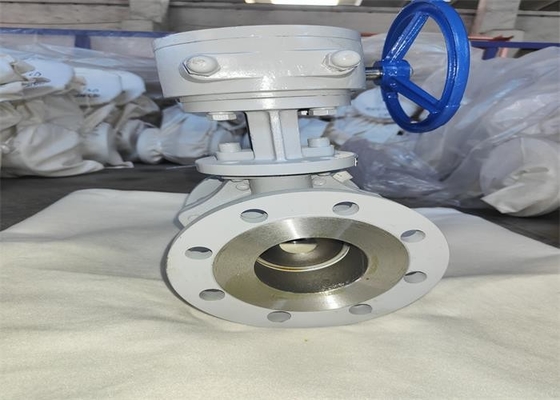

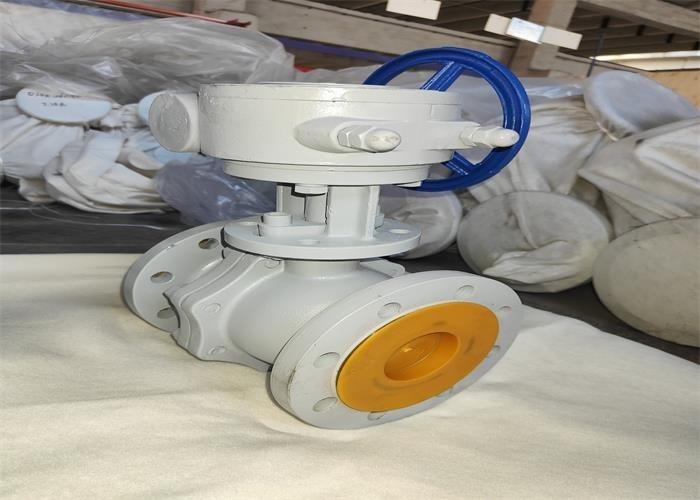

| نام محصول: | شیر توپی شناور | رنگ: | سفید، درخواست مشتری |
|---|---|---|---|
| اندازه: | DN50~DN250 | متوسط: | روغن، آب |
| فشار کاری: | 1.6 ~ 2.5 مگاپاسکال | قدرت: | موتوری |
| دمای رسانه: | درجه حرارت بالا | مهر: | PTFE |
| برجسته: | شیر توپی شناور 2 اینچی,شیر توپی شناور حالت درایو توربین,شیر شناور فولاد کربنی 2 اینچی |
||
·طراحی و ساخت: GB / T 12237 فلنج دار و لب به لب دریچه های توپ جوش داده شده
· طول سازه: GB / T 12221 طول ساختاری شیرهای فلزی
· انتهای اتصال: GB / T 9113.1 فلنج لوله فولادی یکپارچه
· بازرسی و تست: GB / T 26480 بازرسی و تست شیرها
| تایپ کنید | DN | L | φ4 | φ3 | φ2 | bf | Z-Φd | اچ |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| بخش اصلی | مواد |
| بدن | WCB |
| ساقه، توپ | 2Cr13 |
| مهر و موم، بسته بندی | PTFE |
خطاهای احتمالی و روش های حذف
| خطاهای احتمالی | علت شکست | روش رفع عیب |
| نشتی سطح آب بندی | 1. پیچ های فلنج وسط شل هستند. 2. سطح آب بندی آسیب دیده است. |
1. پیچ های فلنج وسط را به طور مساوی سفت کنید. 2. سطح آب بندی را برش دهید یا قطعات را تعویض کنید. |
| نشتی بسته بندی | 1. بسته بندی ناکافی. 2. بسته بندی فشرده نیست. |
1. فیلر اضافه کنید. 2. بسته بندی فشرده |
| نشت در دهان وسط | 1. پد فرانسوی Sino آسیب دیده یا نامعتبر است. 2. پیچ های فلنج وسط سفت نشده اند. |
1. واشر فلنج میانی را تعویض کنید. 2. پیچ های فلنج وسط را به طور مساوی سفت کنید |
1. محصول باید در انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. برای ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم مورد نیاز است.
3. این محصول را می توان در هر موقعیتی از خط لوله یا تجهیزات نصب کرد، اما باید به راحتی باز و بسته شود.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. لوله و حفره شیر را قبل از نصب تمیز کنید.
6. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
7. موقعیت دسته نشان دهنده باز یا بسته بودن شیر است.دستگیره زمانی که با محور خط لوله موازی باشد باز می شود و زمانی که عمود بر محور خط لوله باشد بسته می شود.
8. شرایط عملیاتی باید با الزامات مشخصات عملکرد مطابقت داشته باشد.
