| نام محصول: | شیر توپی شناور | رنگ: | Blue; آبی؛ customer's مشتری |
|---|---|---|---|
| متوسط: | اب | جنس بدنه: | آهن، آهن خاکستری، چدن داکتیل |
| ارتباط: | flange end; انتهای فلنج؛ RF RF | فشار کاری: | 1.0 ~ 1.6 mpa |
| تایپ کنید: | شیر توپی، شیر شناور | مواد توپ: | HT200; 304 |
| دمای رسانه: | دمای متوسط | باز یعنی: | رسیدگی |
| برجسته: | شیر توپی شناور خاکستری,شیر توپی شناور سایز 80 میلی متر,شیر توپی شناور متوسط آب |
||

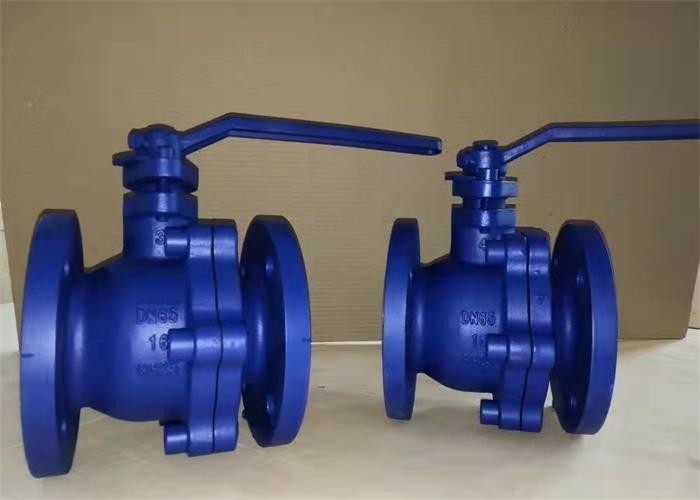

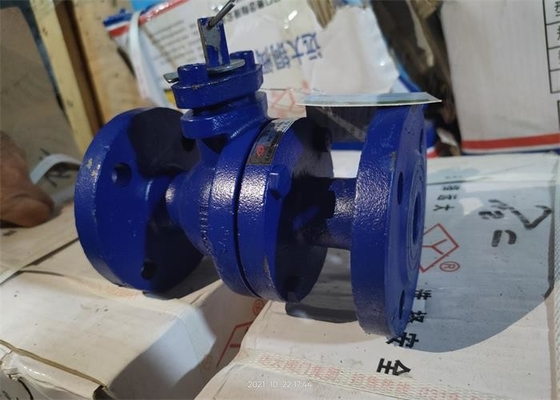

شیر از بدنه سوپاپ، توپ، ساقه سوپاپ، غده بسته‌بندی، صفحه محدود، دسته و سایر قسمت‌ها تشکیل شده است، دسته و محور خط لوله موازی با شیر در حالت باز قرار دارد و محور لوله عمود بر حالت بسته با چرخاندن دسته 90 درجه برای درک باز و بسته شدن
| تایپ کنید |
اندازه |
اطلاعات (میلی متر) | ||||||
| L | دی | دی1 | دی2 | bf | Z-Φd | اچ | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| نام قطعه | مواد قطعه |
| بدن | آهن خاکستری چدن داکتیل |
| توپ | چدن خاکستری روکش کروم /201 |
| ساقه | فولاد کربن، فولاد ضد زنگ |
| حلقه مهر و موم | PTFE |
| بسته بندی | گرافیت انعطاف پذیر |
| رسیدگی | HT200/QT450-10 |
| واشر | PTFE |
| تابلوی حد | Q235 |
| غده بسته بندی | HT200/QT450-10 |
1. ساختار ساده، تکنولوژی ساخت خوب، باز و بسته شدن انعطاف پذیر و سریع، محدوده کاربرد گسترده.
2. ساقه ساختار جلوگیری از فوران را برای افزایش ایمنی شیر توپ اتخاذ می کند.
3. رسانه می تواند از هر دو طرف بدنه شیر در هر جهت جریان یابد، می تواند به هدف روشن یا قطع کردن برسد.
· فشار اسمی: 1.0/1.6MPa
· قطر اسمی: DN15-150mm
· درجه حرارت و متوسط قابل اجرا: ماده اصلی چدن خاکستری است: دمای قابل اجرا 0℃ ~ 120 ℃، متوسط قابل اجرا: آب.بخار اشباع ≤0.2MPa؛روغن با کیفیت عمومی ≤1.4MPa.
· طراحی و ساخت: شیر توپی آهنی و مسی GB/T 15185
· طول سازه: طول ساختار شیر فلزی GB/T 12221
· انتهای اتصال: فلنج چدنی یکپارچه GB/T 17241.6
· بازرسی و تست: تست فشار شیر صنعتی GB/T13927
1. ساختار ساده، تکنولوژی ساخت خوب، باز و بسته شدن انعطاف پذیر و سریع، محدوده کاربرد گسترده.
2. ساقه ساختار جلوگیری از فوران را برای افزایش ایمنی شیر توپ اتخاذ می کند.
3. رسانه می تواند از هر دو طرف بدنه شیر در هر جهت جریان یابد، می تواند به هدف روشن یا قطع کردن برسد.
اقدامات احتیاطی برای نگهداری، نصب و استفاده
1. این شیر در انبار خشک نگهداری می شود و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت باید به طور منظم نگهداری شود.
3. محصول را می توان در هر موقعیت و هر خط لوله ای نصب کرد و شرایط کار باید مطابق با الزامات در مشخصات عملکرد باشد.
4. قبل از نصب، آزمایش فشار باید انجام شود تا الزامات قبل از نصب برآورده شود.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. پس از نصب، محصول نباید تحت نیروی خارجی زیاد قرار گیرد.
7. جهت دسته باید با جهت شیار مربع ساقه مطابقت داشته باشد.
8. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق باید انجام شود.به عنوان شیر انتهایی، باید با یک لوله یا ژاکت گرم شود تا دمای دیواره لوله به زیر 0 ℃ کاهش یابد.
9. نصب و استفاده در خط لوله تحت ارتعاش یا تغییرات سریع دمای متوسط اکیداً ممنوع است.
