جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر توپی شناور | رنگ: | سفید، درخواست مشتری |
|---|---|---|---|
| اندازه: | DN15~DN200 | جنس بدنه: | فولاد کربن، WCB |
| ارتباط: | انتهای فلنج | متوسط: | گاز نفت آب |
| فشار کاری: | 150LB /2.0MPA | قدرت: | رسیدگی |
| برجسته: | شیر توپی شناور فولاد کربنی,شیر توپی شناور استاندارد API,شیر توپی شناور مهر و موم PTFE |
||

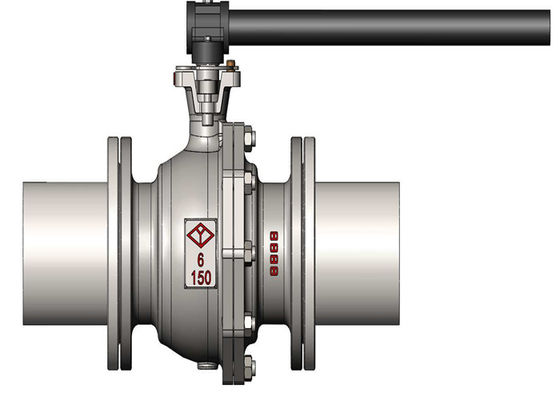

سوپاپ از بدنه سوپاپ، توپ، ساقه، دسته و سایر قطعات تشکیل شده است که با چرخاندن دسته برای چرخش ساقه
90 درجه، ساقه توپ را به سمت چرخش 90 درجه هدایت می کند تا باز و بسته شدن را متوجه شود.
| تایپ کنید | فشار (Lb) | تست فشار | دما℃ | متوسط | |
| پوسته (آب) (MPa) | مهر و موم (آب) (MPa) | ||||
| API(B)Q41F-150Lb(C) | 150 | 3.0 | 2.2 | ≤150 ℃ | آب، بخار، روغن |
| طراحی و ساخت |
API 6D |
| طول سازه |
API 6D |
| پایان اتصال | ASME B16.5 |
| بازرسی و آزمایش |
API 6D |
| نام قطعه | مواد |
| بدن | ASTM A216 WCB |
| ساقه، توپ | ASTM A182 F304 |
| حلقه مهر و موم، بسته بندی | PTFE |
1. این محصول باید در انبار خشک نگهداری شود و نگهداری در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم.
3. این محصول را می توان در هر موقعیتی از خط لوله یا تجهیزات نصب کرد، اما باز و بسته شدن آن باید راحت باشد.
4. قبل از نصب، آزمایش فشار باید انجام شود تا الزامات قبل از نصب برآورده شود.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. محصول نباید پس از نصب تحت یک نیروی خارجی زیاد قرار گیرد.
7. موقعیت دسته نشان دهنده باز یا بسته بودن شیر است.دسته زمانی که با محور لوله صاف باشد باز می شود و زمانی که بر محور لوله عمود باشد بسته می شود.
8. شرایط عملیاتی باید با الزامات مشخصات عملکرد سازگار باشد.
