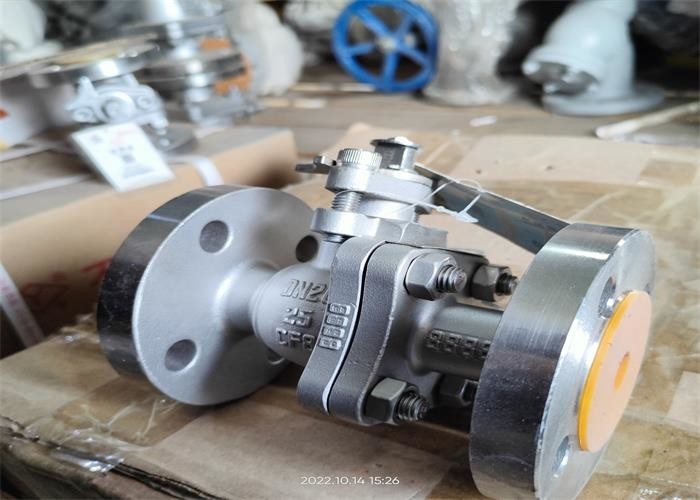

| نام محصول: | شیر توپی شناور | نام: | دریچه توپ فلنجی |
|---|---|---|---|
| ارتباط: | انتهای فلنج/ RF /فلنج | قدرت: | رسیدگی |
| فشار: | 1.6 mpa | جنس بدنه: | 304 / فولاد ضد زنگ |
| رنگ: | Customer's Request; درخواست مشتری؛ stainless steel face صورت فولادی ضد ز | دمای رسانه: | ≤150 ℃ |
| برجسته: | شیر توپی شناور 304ss,شیر توپی شناور استیل ضد زنگ,شیر توپی شناور 80 میلی متری |
||
سوپاپ از بدنه سوپاپ، توپ، ساقه، دسته و سایر قطعات تشکیل شده است که با چرخاندن دسته برای چرخش ساقه
90 درجه، ساقه توپ را به سمت چرخش 90 درجه سوق می دهد تا باز و بسته شدن را متوجه شود.
از این شیر می توان برای باز و بسته کردن خطوط لوله و تجهیزات با محیط های خورنده استفاده کرد
| تایپ کنید | DN | L | دی | دی1 | دی2 | bf | Z-Φd | اچ |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| نام قطعه | مواد |
| بدن | CF8 |
| ساقه، توپ | F304 |
| O-ring، بسته بندی | PTFE |
| فشار اسمی |
1.6، 2.5MPa |
| قطر اسمی |
DN15-DN200mm |
| درجه حرارت | ≤150 ℃ |
| مدیون | آب، نفت، گاز |
| علامت گذاری طرح |
GB/T 12237 |
| رو در رو |
GB/T 12221 |
| بازرسی و آزمایش |
GB/T 26480 |
1. این محصول باید در انبار خشک نگهداری شود و نگهداری در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم.
3. این محصول را می توان در هر موقعیتی از خط لوله یا تجهیزات نصب کرد، اما باز و بسته شدن آن باید راحت باشد.
4. قبل از نصب، آزمایش فشار باید انجام شود تا الزامات قبل از نصب برآورده شود.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. محصول نباید پس از نصب تحت یک نیروی خارجی زیاد قرار گیرد.
7. موقعیت دسته نشان دهنده باز یا بسته بودن شیر است.دسته زمانی که با محور لوله صاف باشد باز می شود و زمانی که بر محور لوله عمود باشد بسته می شود.
8. شرایط عملیاتی باید با الزامات مشخصات عملکرد سازگار باشد.
| خطاهای احتمالی | علت شکست | روش رفع عیب |
| نشتی سطح آب بندی |
1. پیچ فلنج وسط شل است. 2. آسیب به سطح آب بندی. |
1. پیچ فلنج میانی را به طور یکنواخت سفت کنید. 2. سطح آب بندی را تعمیر کنید یا قطعات را تعویض کنید. |
| نشتی بسته بندی |
1. بسته بندی ناکافی. 2. بسته بندی محکم فشرده نشده است. |
1 فیلر اضافه کنید. 2. بسته بندی را محکم فشار دهید. |
| نشتی در دهان وسط |
1. لنت فلنج میانی آسیب دیده یا نامعتبر است. 2. پیچ های فلنج میانی سفت نمی شوند. |
1. پد فلنج وسط را تعویض کنید. 2. پیچ فلنج وسط را به طور مساوی سفت کنید. |
