جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر توپی شناور | رنگ: | درخواست مشتری |
|---|---|---|---|
| نام: | شیر توپی فلنجی | استاندارد: | استاندارد API |
| اندازه: | DN15~DN150 | جنس بدنه: | 304؛ فولاد ضد زنگ |
| ارتباط: | flange; فلنج؛ RF RF | فشار کاری: | 1.0-1.6Mpa (10-25bar) |
| برجسته: | شیر توپی شناور فلنجی 4 اینچی,شیر توپی شناور فلنجی فولادی ضد زنگ,شیر شناور فلنجدار 4 اینچی |
||

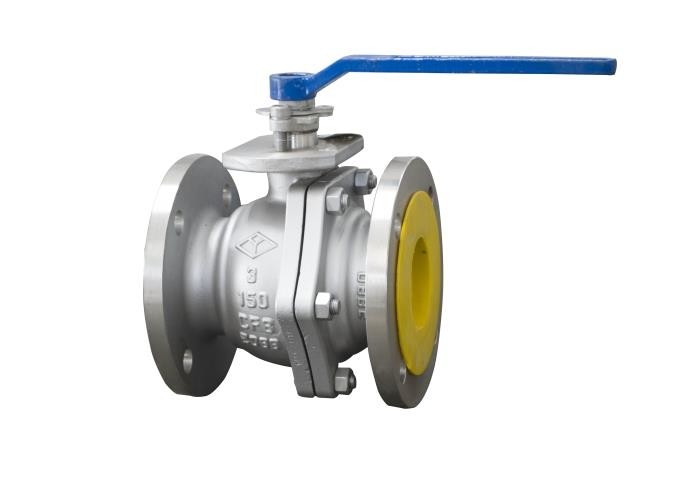

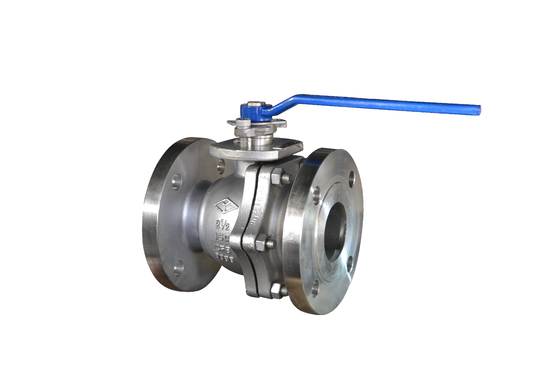

شیرهای توپ فلنج دار فولادی ضد زنگ فقط به چرخش 90 درجه و یک لحظه چرخشی کوچک نیاز دارند تا محکم بسته شوند.حفره بدنه شیر کاملاً مساوی برای محیط، مقاومت کمی را مستقیماً از طریق کانال جریان ایجاد می کند.دریچه های توپی به طور کلی برای باز و بسته شدن مستقیم بهترین در نظر گرفته می شوند، اما پیشرفت های اخیر آنها را طوری طراحی کرده اند که دریچه گاز و کنترل جریان باشد.ویژگی اصلی شیر توپی ساختار فشرده آن، کارکرد و نگهداری آسان، مناسب برای آب، حلال ها، اسیدها و گاز طبیعی و سایر محیط های کاری عمومی است، اما همچنین مناسب برای شرایط کاری ضعیف رسانه ها، مانند اکسیژن پراکسید هیدروژن، متان است. و اتیلنبدن دریچه توپ می تواند یکپارچه باشد، همچنین می تواند ترکیب شود.این نوع شیر باید در جهت افقی خط لوله نصب شود.
دریچه های توپ فلنج دار فولادی ضد زنگ با چرخاندن ساقه برای باز کردن یا مسدود کردن شیر کار می کنند.نور سوئیچ دریچه توپ، اندازه کوچک، می تواند به یک کالیبر بزرگ تبدیل شود، آب بندی قابل اعتماد، ساختار ساده، تعمیر و نگهداری راحت، سطح آب بندی و سطح کروی اغلب در حالت بسته است، فرسایش رسانه ای آسان نیست، به طور گسترده در صنایع مختلف استفاده می شود.
| تایپ کنید | DN | L | دی | دی1 | دی2 | f | Z-Φd | اچ | تی |
| Q41F-150LBP | 1/2 | 108 | 89 | 60.5 | 35 | 1.6 | 4-Ф16 | 76 | 3.7 |
| 3/4 | 117 | 98 | 70 | 43 | 1.6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79.5 | 51 | 1.6 | 4-Ф16 | 90 | 4.2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1.6 | 4-Ф16 | 103 | 4.8 | |
| 1-1/2 | 165 | 125 | 98.5 | 73 | 1.6 | 4-Ф16 | 113 | 4.8 | |
| 2 | 178 | 150 | 120.4 | 92 | 1.6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139.7 | 105 | 1.6 | 4-Ф19 | 148 | 5.5 | |
| 3 | 203 | 190 | 152.4 | 127 | 1.6 | 4-Ф19 | 167 | 5.5 | |
| 4 | 229 | 230 | 190.5 | 157 | 1.6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215.9 | 186 | 1.6 | 8-Ф22 | 267 | 6.4 | |
| 6 | 394 | 280 | 241.3 | 216 | 1.6 | 8-Ф22 | 275 | 7 |
| نام قطعه | مواد |
| بدن | CF8 |
| ساقه، توپ | F304 |
| O-ring، بسته بندی | PTFE |
| خطاهای احتمالی | علت شکست | روش رفع عیب |
| 1. نشت سطح آب بندی | 1. پیچ فلنج وسط شل است. | 1. پیچ فلنج میانی را به طور یکنواخت سفت کنید. |
| 2. آسیب به سطح آب بندی. | 2. سطح آب بندی را تعمیر کنید یا قطعات را تعویض کنید. | |
| 2. نشت بسته بندی | 1. بسته بندی ناکافی. | 1.فیلر اضافه کنید. |
| 2. بسته بندی محکم فشرده نشده است. | 2. بسته بندی را محکم فشار دهید. | |
| 3. نشت در دهان وسط | 1. لنت فلنج میانی آسیب دیده یا نامعتبر است. | 1. واشر فلنج میانی را تعویض کنید. |
| 2. پیچ های فلنج میانی سفت نمی شوند. | 2. پیچ وسط فلنج را به طور مساوی سفت کنید. |
1. این محصول باید در انبار خشک نگهداری شود و نگهداری در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم.
3. این محصول را می توان در هر موقعیتی از خط لوله یا تجهیزات نصب کرد، اما باز و بسته شدن آن باید راحت باشد.
4. قبل از نصب، آزمایش فشار باید انجام شود تا الزامات قبل از نصب برآورده شود.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. محصول نباید پس از نصب تحت یک نیروی خارجی زیاد قرار گیرد.
7. موقعیت دسته نشان دهنده باز یا بسته بودن شیر است.دسته زمانی که با محور لوله صاف باشد باز می شود و زمانی که بر محور لوله عمود باشد بسته می شود.
8. شرایط عملیاتی باید با الزامات مشخصات عملکرد سازگار باشد
