| نام محصول: | شیر پروانه ای ویفری | مواد: | HT200/QT450 |
|---|---|---|---|
| رنگ: | آبی | اندازه: | 2''-12'' |
| فشار کاری: | 1.0-1.6Mpa (10-25bar) | متوسط: | اب |
| ارتباط: | ویفر | استاندارد: | DIN، API، BS |
| حالت باز کردن: | رسیدگی | درجه حرارت: | ≤80℃ |
| برجسته: | شیر پروانه ای ویفر 2 اینچی,شیر پروانه ای ویفر DIN,شیر پروانه ای 2 اینچی API |
||

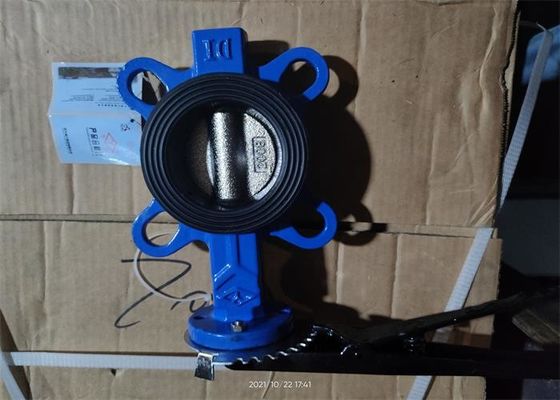

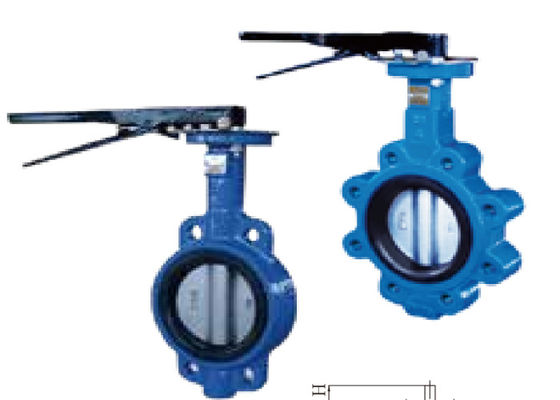

API / DIN استاندارد / مواد چدن / PN1.0 / PN1.6Mpa بدون پین ویفر شیر پروانه ای
صفحه پروانه ای شیر پروانه ای دسته ای در جهت قطر خط لوله نصب می شود.در کانال استوانه ای بدنه شیر پروانه ای، صفحه پروانه ای شکل دیسکی حول محور با زاویه چرخش 0 تا 90 درجه می چرخد.هنگامی که تا 90 درجه می چرخد، دریچه کاملا باز است.این شیر به طور کلی به صورت افقی نصب می شود
| اندازه | DN | آ | ب | ال | фD1 | фD3 | اچ |
| 1.5 اینچ | 40 | 69 | 136 | 32 | 65 | 35.25 | 32 |
| 2" | 50 | 80 | 161 | 42.0 | 65.0 | 35.25 | 32 |
| 2-1/2 " | 65 | 89 | 175 | 44.7 | 65.0 | 35.25 | 32.0 |
| 3" | 80 | 95 | 181 | 45.2 | 65.0 | 35.25 | 32.0 |
| 4" | 100 | 114 | 200 | 52.1 | 90.0 | 55.25 | 32.0 |
| 5" | 125 | 127 | 213 | 54 | 90.0 | 55.25 | 32.0 |
| 6" | 150 | 139 | 226 | 55.8 | 90.0 | 55.25 | 32.0 |
| 8" | 200 | 175 | 260 | 60.6 | 125.0 | 70.25 | 40.0 |
| 10" | 250 | 203 | 292 | 65.6 | 125.0 | 70.25 | 40.0 |
| 12" | 300 | 242 | 337 | 77 | 125.0 | 70.25 | 40 |
| فشار معمولی | 1.0/1.6 مگاپاسکال |
| دمای مناسب | ≤ 80 درجه سانتی گراد |
| تست مهر و موم | 1.7/1.8MPa |
| تست پوسته | 1.5/2.4mpa |
| رسانه مناسب: | اب |
برای خط لوله گاز در صنعت اسید سولفوریک استفاده می شود: ورودی و خروجی دمنده در مقابل کوره، ورودی و خروجی فن رله، سری دمیست الکتریکی و شیر اتصال، ورودی و خروجی دمنده اصلی S02، تنظیم مبدل، ورودی و خروجی پیش گرم کن و غیره
در بخش سوزاندن، تبدیل و جذب خشک گوگرد سیستم اسید سولفوریک مبتنی بر گوگرد استفاده می شود.این برند ترجیحی شیرها برای کارخانه اسید سولفوریک مبتنی بر گوگرد است.توسط اکثر کاربران به عنوان دریچه های پروانه ای با عملکرد آب بندی خوب، عملکرد سبک، خوردگی ثانویه، مقاومت در برابر دمای بالا، عملکرد راحت، انعطاف پذیر، استفاده ایمن و قابل اعتماد در نظر گرفته می شود که به طور گسترده ای محبوب و مورد استفاده قرار گرفته است.
همچنین به طور گسترده در خطوط لوله SO2، بخار، هوا، گاز، آمونیاک، گاز CO2، محصولات نفتی، آب، آب نمک، الکل قلیایی، آب دریا، اسید نیتریک، اسید هیدروکلریک، اسید سولفوریک، اسید فسفریک و سایر رسانه ها در مواد شیمیایی استفاده می شود. ، صنایع پتروشیمی، ذوب، دارویی، غذایی و سایر صنایع به عنوان دستگاه های تنظیم کننده و رهگیری.
