جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر حفاظت از آب | مواد: | ریخته گری، فولاد ضد زنگ |
|---|---|---|---|
| ساختار: | بررسی | فشار: | فشار متوسط |
| دمای رسانه: | ≤150 ℃ | رسانه ها: | آب، بخار |
| استاندارد یا غیر استاندارد: | استاندارد | رنگ: | درخواست مشتری |
| بدن: | WCB/CF8/CF8M | اندازه پورت: | DN50-DN800 |
| برجسته: | شیر چک ویفر 2 ریخته گری,شیر چک ویفر WCB 2,شیر چک نوع پروانه از جنس استنلس استیل |
||

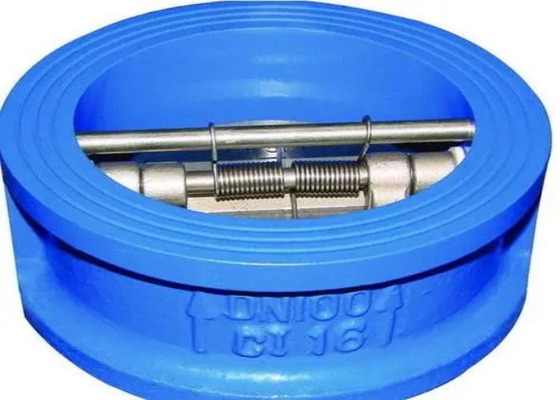

شیر چک پروانه ای به دریچه ای گفته می شود که به طور خودکار دیسک شیر را بسته به جریان خود محیط باز و بسته می کند تا از جریان برگشتی محیط جلوگیری کند.همچنین به نام های شیر چک، شیر یک طرفه، شیر جریان برگشتی و شیر فشار برگشت نیز شناخته می شود.شیر چک متعلق به یک شیر اتوماتیک است که عمدتا برای جلوگیری از جریان برگشتی متوسط، چرخش معکوس پمپ و موتور محرک و تخلیه محیط ظرف استفاده می شود.شیر چک همچنین می تواند در خط لوله برای تامین سیستم کمکی استفاده شود که در آن فشار ممکن است بالاتر از فشار سیستم باشد.شیرهای بازرسی را می توان به طور عمده به سوپاپ برگشتی (چرخش بر اساس مرکز ثقل)، شیر بازرسی بالابر (حرکت در امتداد محور) و شیر چک پروانه (چرخش در امتداد مرکز) تقسیم کرد.
| طراحی و ساخت | API 594 |
| رو در رو | ASME/ANSI B16.1 |
| انتهای فلنج | ASME/ANSI B16.5 |
| بازرسی | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS (اینچ) | L(mm) | D(mm) | D2 (mm) | D3 (mm) | NPS (اینچ) | L(mm) | D(mm) | D2 (mm) | D3 (mm) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 هر دو انتهای مسیر دریچه باید مسدود شود و یک اتاق خشک و تهویه شده وجود دارد.اگر برای مدت طولانی نگهداری شود، جلوگیری از زنگ زدگی باید مرتباً بررسی شود.
2 قبل از نصب، شیر باید تمیز شود و عیوب ناشی از حمل و نقل برطرف شود.
3 در حین نصب، به دقت بررسی کنید که آیا علائم و پلاک های روی شیر مطابق با الزامات استفاده است یا خیر.
4 سوپاپ بر روی خط لوله افقی با پوشش سوپاپ به سمت بالا نصب می شود.
1. شیر چک را در خط لوله تحمل نکنید.شیر چک بزرگ باید به طور مستقل پشتیبانی شود تا از تحت تأثیر فشار ایجاد شده توسط سیستم لوله جلوگیری شود.
2. در هنگام نصب توجه داشته باشید که جهت جریان متوسط باید با جهت پیکان بدنه شیر مطابقت داشته باشد.
3. شیرهای چک عمودی دیسکی نوع بالابر باید بر روی لوله های عمودی نصب شوند.
4. شیر چک دیسکی افقی نوع بالابر باید روی خط لوله افقی نصب شود
