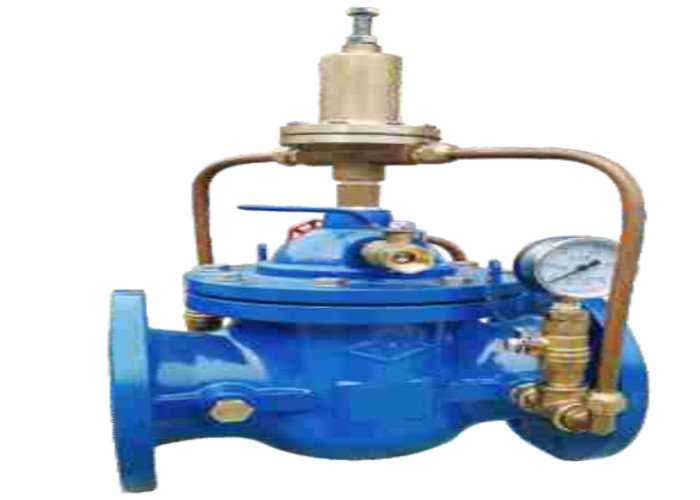

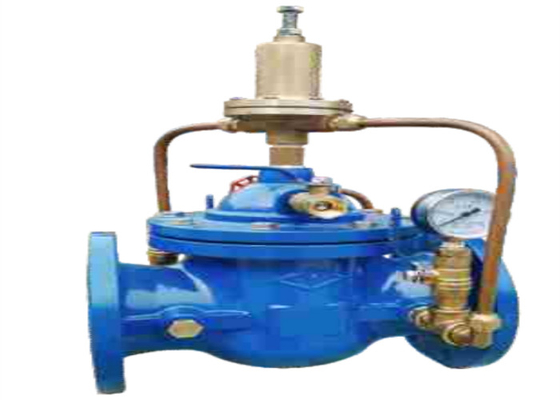

دریچه فشار شکن 500X فلنج انتهایی شیر حفظ آب

معرفی

500X فشار شکن و شیر نگهدارنده.برای تامین آب، تهویه مطبوع و سیستم خط لوله آتش نشانی استفاده می شود.متوسط: آب، درجه حرارت ≤ 80 ℃.برای تثبیت فشار خط لوله در جلوی شیر استفاده می شود.هنگامی که فشار جلوی شیر از فشار بیشتر شود، شیر اصلی برای تخلیه باز می شود.هنگامی که فشار خط لوله به زیر مقدار تنظیم شده کاهش می یابد، شیر اصلی بسته می شود.مقدار فشار را می توان توسط پیچ تنظیم شیر پایلوت تنظیم کرد

استفاده

شیر آزاد کننده/پایدار فشار می تواند به طور موثر فشاری را که از نقطه تنظیم ایمنی پیلوت شیر ​​پایلوت در خط لوله فراتر می رود آزاد کند تا از آسیب خط لوله و تجهیزات جلوگیری کند.این شیر عمدتاً برای خروج فشار از سیستم گردشی آزمایش کنترل آتش در ساختمان های مرتفع استفاده می شود تا از مشکل سیستم به دلیل فشار هیدرولیک بالاتر جلوگیری شود، فشار آب شیر اصلی همیشه بالاتر از یک مقدار تنظیم شده باشد تا فشار را تضمین کند. منطقه تامین آب بالای شیر اصلی

اصل کار

ابتدا فشار باز شدن شیر اصلی را تنظیم کنید.مهره قفل شیر پایلوت را باز کنید، پیچ شیر پایلوت را در جهت عقربه های ساعت بچرخانید و پیچ به سمت پایین حرکت می کند.فنر تنظیم کننده فشرده می شود تا فشار خاصی به هسته شیر پایلوت اعمال شود.در این زمان فشار باز شدن شیر اصلی افزایش می یابد.پیچ تنظیم سوپاپ پایلوت را در خلاف جهت عقربه های ساعت بچرخانید، فشار فنر آزاد می شود، نیروی رانش وارد بر هسته شیر خلبان کاهش می یابد و فشار باز شدن شیر اصلی کاهش می یابد.مقدار فشار خط لوله در جلوی شیر اصلی از طریق فشارسنج قابل مشاهده است.پس از سفت شدن، مهره مربا را سفت کنید

هنگامی که فشار جلوی شیر افزایش می یابد، فشار در محفظه پایینی دیافراگم شیر پایلوت نیز افزایش می یابد.پس از تجاوز از مقدار تنظیم شده، دیافراگم هسته شیر پایلوت را به سمت بالا می راند، شیر پایلوت باز می شود و آب در محفظه بالایی دیافراگم شیر اصلی تخلیه می شود.هنگامی که فشار کاهش می یابد، هسته شیر اصلی تحت اختلاف فشار بین محفظه های بالایی و پایینی دیافراگم باز می شود، شیر اصلی شروع به تخلیه می کند و فشار خط لوله شروع به کاهش می کند.

فشار زیر دیافراگم شیر پایلوت نیز کاهش می یابد، زمانی که فشار کمتر از مقدار تنظیم شده کاهش می یابد.تحت عمل فنر تنظیم.هسته شیر پایلوت بسته است.فشار در محفظه بالایی دیافراگم شیر اصلی به تدریج افزایش می یابد.از آنجا که مساحت دیافراگم شیر اصلی بزرگتر از مساحت هسته شیر اصلی است، تحت تأثیر اختلاف فشار بین اتاقک بالایی و پایینی دیافراگم.قرقره اصلی بسته است.تخلیه شیر اصلی متوقف می شود.

خلاصه:

1، هنگام تنظیم فشار باز، به تدریج فشار جلوی شیر را افزایش دهید.آن را با مقدار تنظیم شده روشن کنید.و مقدار گیج فشار را ثبت کنید و سپس به افزایش فشار ورودی ادامه دهید.شیر اصلی را کاملا باز نگه دارید (یعنی جریان تخلیه شیر اصلی افزایش نمی یابد).فشار تخلیه شیر اصلی را یادداشت کنید.سپس به تدریج فشار ورودی را کاهش دهید تا دریچه اصلی بسته شود و فشار مجدد شیر را ثبت کنید.

2، تنظیم را بیش از دو بار تا فشار باز شدن شیر اصلی و فشار تخلیه تکرار کنید.تا زمانی که فشار مجدد ثابت شود.

3، زمانی که به تسکین فشار دستی نیاز است.شیر توپی کاهش فشار روی درپوش شیر اصلی می تواند باز شود و فشار در محفظه بالایی دیافراگم شیر اصلی کاهش می یابد.سپس شیر اصلی برای کاهش فشار باز می شود و خروجی شیر توپی فشار شکن باید به گودال زهکشی متصل شود.

4، هنگامی که اختلاف فشار باز شدن شیر اصلی p ~ 0.5MPa باشد، مقدار انحراف ± 0.02MPa است.وقتی p≥ 0.5MPa، مقدار انحراف 0.04MPa ± است.

5، فشار تخلیه ≤ 1.08p (P مقدار فشار باز است
