جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر حفاظت از آب | اتصال: | انتهای فلنج |
|---|---|---|---|
| رنگ: | مشتری / آبی | جنس بدنه: | چدن داکتیل /آهن خاکستری |
| متوسط: | اب | درجه حرارت: | -10 تا 80 درجه سانتیگراد |
| فشار: | 1.0 ~ 1.6 mpa | اندازه: | DN40 به DN200 |
| برجسته: | شیر حفظ آب 1.0mpa,شیر حفاظت از آب ضد خوردگی,شیر کنترل جریان آب آهن خاکستری |
||

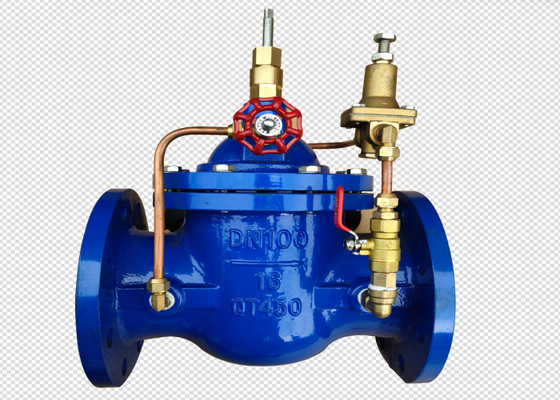

شیر کنترل جریان 400X دریچه ای است که در سیستم تامین آب موازی آب آتش نشانی و آب خانگی برای تنظیم جهت تامین آب استفاده می شود.
شیر کنترل جریان 400X از شیر اصلی، شیر تنظیم جریان، شیر سوزنی، شیر پایلوت، شیر توپی، میکرو فیلتر و گیج فشار تشکیل شده است.عملیات اتوماتیک هیدرولیک برای کنترل و تنظیم باز شدن دریچه اصلی استفاده می شود تا جریان عبوری از شیر اصلی بدون تغییر باقی بماند.
این محصول با استفاده از خودکنترلی هیدرولیک، نیازی به وسایل و انرژی دیگر، تعمیر و نگهداری ساده و کنترل جریان پایدار ندارد.
این سری از محصولات شیر به طور گسترده در ساختمان های بلند، محله های زندگی و سایر سیستم های شبکه لوله های آبرسانی و پروژه های آبرسانی شهری استفاده می شود.
هنگامی که شیر آب را از انتهای ورودی تامین می کند، آب از طریق شیر سوزنی به اتاق کنترل شیر اصلی جریان می یابد و از طریق شیر پایلوت و شیر توپی از اتاق کنترل شیر اصلی به خروجی جریان می یابد.در این زمان شیر اصلی کاملا باز یا شناور است.شیر تنظیم جریان را در قسمت بالایی شیر اصلی تنظیم کنید تا دهانه خاصی از شیر اصلی تنظیم شود.با تنظیم دهانه سوپاپ سوزنی و فشار فنر شیر پایلوت، باز شدن شیر اصلی را می توان در باز شدن تنظیم شده حفظ کرد و شیر پایلوت را می توان به طور خودکار در هنگام تغییر فشار تنظیم کرد تا جریان را بدون تغییر نگه دارد.
| DN | ال | D | D1 | D2 | ب | f | |
| 40 | 205 | 150 | 110 | 85 | 4-ф18 | 18 | 3 |
| 50 | 205 | 165 | 125 | 100 | 4-ф18 | 20 | 3 |
| 65 | 216 | 185 | 145 | 120 | 4-ф18 | 20 | 3 |
| 80 | 240 | 200 | 160 | 135 | 8-ф18 | 20 | 3 |
| 100 | 280 | 220 | 180 | 155 | 8-ф18 | 22 | 3 |
| 125 | 330 | 250 | 210 | 185 | 8-ф18 | 22 | 3 |
| 150 | 360 | 285 | 240 | 210 | 8-ф23 | 24 | 3 |
| 200 | 420 | 340 | 295 | 265 | 12-ф23 | 24 | 3 |
