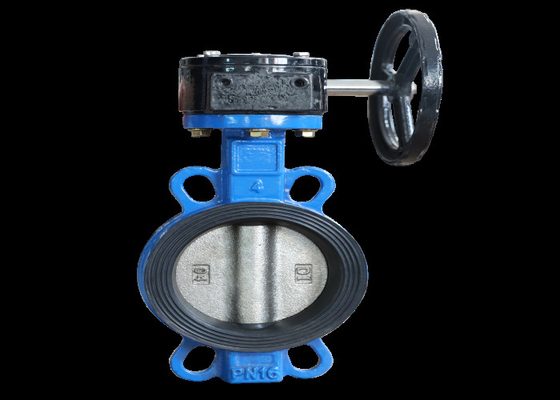

دریچه پروانه ای ویفری کمتر از مواد چدنی با چرخ دنده کرم محور

معرفی

صفحه پروانه ای شیر پروانه ای ویفر در جهت قطر خط لوله نصب می شود.در کانال استوانه ای بدنه شیر پروانه ای، صفحه پروانه ای دیسکی شکل حول محور با زاویه چرخش 0 تا 90 درجه می چرخد ​​که می تواند نقش تنظیم جریان را ایفا کند.هنگامی که صفحه پروانه تا 90 درجه می چرخد، دریچه به حداکثر باز شدن می رسد.شیر پروانه ای ویفر دارای مزایای ساختار ساده، حجم کم و وزن سبک است.فقط از چند قسمت تشکیل شده است.علاوه بر این، می توان آن را با چرخش 90 درجه به سرعت باز و بسته کرد که کارکرد آن ساده است.در عین حال، شیر دارای ویژگی های کنترل سیال خوبی است.

ویژگی های ساختاری شیر پروانه ای ویفر

① طراحی منحصر به فرد خروج از مرکز سه طرفه باعث عدم انتقال اصطکاک بین سطوح آب بندی شده و طول عمر شیر را افزایش می دهد.

② مهر و موم الاستیک تولید شده توسط گشتاور.

③ طراحی مبتکرانه گوه‌شکل شیر را قادر می‌سازد تا عملکرد آب‌بندی خودکار و محکم‌تر بسته شدن را داشته باشد و جبران و نشتی صفر بین سطوح آب‌بندی وجود دارد.

④ حجم کوچک، وزن سبک، عملیات سبک و نصب آسان.

⑤ دستگاه های پنوماتیک و الکتریکی را می توان با توجه به نیازهای کاربر پیکربندی کرد تا نیازهای کنترل از راه دور و کنترل برنامه را برآورده کند.

⑥ مواد قطعات جایگزین می تواند برای رسانه های مختلف قابل استفاده باشد و می تواند برای محافظت در برابر خوردگی (آشتی F46، gxpp، Po و غیره) آستر شود.

⑦ تنوع ساختار مستمر: جوش گیره، فلنج و لب به لب.

طول ساختاری شیر باید مطابق با مفاد gb12221-1989 باشد و اندازه اتصال فلنج باید مطابق با مفاد JB / t79-1994 باشد.

مواد قطعه

بعد، ابعاد، اندازه
