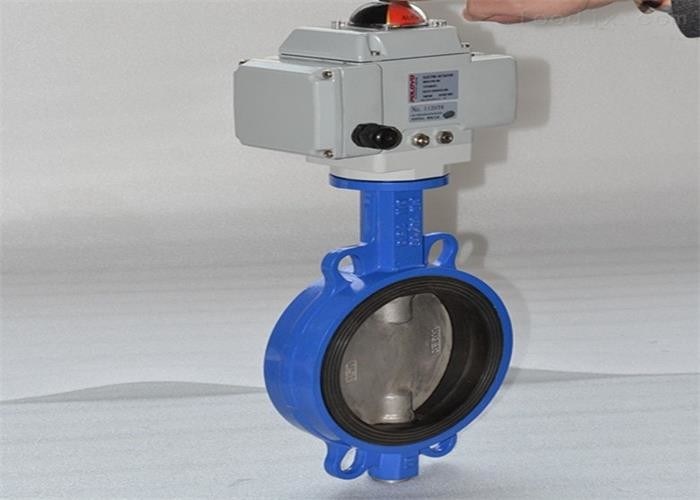

شیر پروانه ای ویفر با فشار 1.6 مگاپاسکال

استفاده

این شیر به طور گسترده ای در خطوط لوله های مختلف تامین آب و زهکشی، حفاظت در برابر آتش سوزی ساختمان و سایر سیستم ها، به ویژه در خطوط لوله حفاظت از آتش استفاده می شود.این شیر را می توان در خطوط لوله یا تجهیزات با رسانه های غیر خورنده برای قطع، اتصال و تنظیم جریان استفاده کرد.

اصل ساختار و عمل

1. شیر از نوع اتصال ویفری است.این شیر از بدنه شیر، صفحه دیسک، شفت سوپاپ، دستگاه الکتریکی و سایر قطعات تشکیل شده است.

2. هنگامی که دستگاه الکتریکی کار می کند، شفت سوپاپ نیز می چرخد.شفت سوپاپ صفحه پروانه را به چرخش در می آورد تا باز یا بسته شود.با توجه به ویژگی های دستگاه الکتریکی، جریان را می توان خودسرانه تنظیم کرد

توجه

1.این شیر برای باز و بسته شدن، تنظیم و دریچه گاز بر روی خط لوله نصب می شود.

2. شیر را می توان در هر جهت نصب کرد.

3. حفره داخلی لوله ها و شیرها را قبل از نصب تمیز کنید.

4. شیر پس از نصب نباید تحت نیروی خارجی زیاد قرار گیرد.

5. شیر بر روی خط لوله بسته طولانی مدت نصب می شود و عمل باز و بسته شدن باید به طور منظم انجام شود.

6. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق حرارتی باید ارائه شود.هنگامی که از آن به عنوان شیر انتهایی استفاده می شود، لوله یا ژاکت همراه باید برای گرمایش استفاده شود تا دمای دیواره لوله کمتر از 0 ℃ نباشد.

7. نصب و استفاده از آن بر روی خط لوله دارای ارتعاش یا تغییر سریع دمای متوسط ​​ممنوع است.

8. شرایط عملیاتی باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد

ابعاد
