جزئیات محصول:
پرداخت:
|

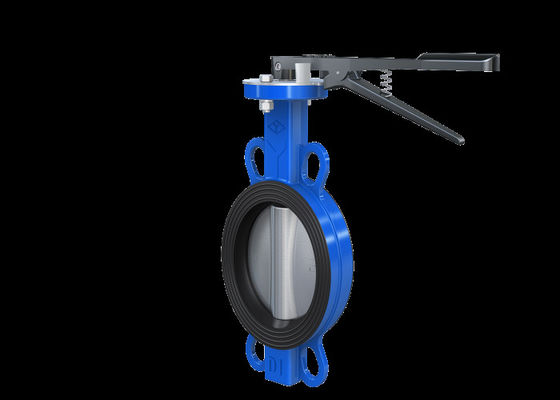

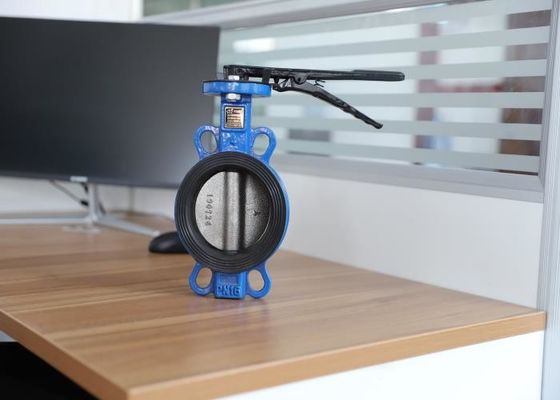

| نام محصول: | شیر پروانه ای ویفری | اتصال: | ویفر |
|---|---|---|---|
| دیسک: | چدن | رنگ: | آبی، سوال مشتری |
| متوسط: | آب، آب زلال | اندازه: | DN40 ~ DN200 |
| دمای رسانه: | دمای معمولی، 10-80 ℃ | قدرت: | رسیدگی |
| برجسته: | شیر نوع ویفر dn200,شیر نوع ویفر چدنی,شیر پروانه ای سبک ویفر dn200 |
||
این شیر را می توان به طور گسترده در شبکه لوله شهری، سیستم لوله کشی، ساخت و ساز و سایر صنایع سیستم آب تمیز استفاده کرد، نه تنها می تواند به سرعت رسانه را متصل یا قطع کند، بلکه می تواند به سرعت جریان متوسط را نیز تنظیم کند.این شیر می تواند در خط لوله یا تجهیزات رسانه های غیر خورنده به عنوان رهگیری، اتصال و تنظیم جریان استفاده شود.
| تایپ کنید | DN | Ф | آ | ب | Z-Φd | L |
| D71X-10/16 | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
1. شیر یک اتصال کلیپ است، شیر از بدنه شیر، صفحه دیسک، شفت سوپاپ، دسته و سایر قطعات تشکیل شده است.
2. سوپاپ دسته را 90 درجه می چرخاند، شفت سوپاپ نیز می چرخد، شفت سوپاپ صفحه پروانه را به چرخش در می آورد تا باز یا بسته شود، صفحه و دسته برای تنظیم جریان.
| نام قطعه | مواد |
| بدن | آهن انعطاف پذیر |
| صندلی | چدن داکتیل – EPDM |
| دیسک | آهن انعطاف پذیر |
| ساقه | فولاد کربن، فولاد ضد زنگ |
