جزئیات محصول:
پرداخت:
|

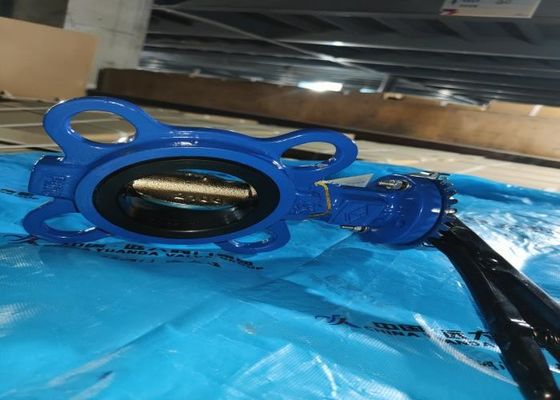

| نام محصول: | شیر پروانه ای ویفری | رنگ: | آبی، سفارشی |
|---|---|---|---|
| ارتباط: | ویفر | فشار کاری: | 1.0-1.6Mpa (10-25bar) |
| متوسط: | اب | قدرت: | رسیدگی |
| جنس بدنه: | ریخته گری | اندازه: | DN50 ~ 250 |
| برجسته: | شیر پروانه ای نوع ویفر pn16,شیر پروانه ای نوع ویفر صندلی emdp,شیر ویفر dn100 |
||
این شیر در آبرسانی و زهکشی، آتش سوزی ساختمان و سایر سیستم ها بر روی انواع خطوط لوله به ویژه در خط لوله آتش نشانی کاربرد فراوانی دارد.این شیر می تواند در خط لوله یا تجهیزات رسانه های غیر خورنده به عنوان رهگیری، اتصال و تنظیم جریان استفاده شود.
| تایپ کنید | DN | Ф | L | ب | R1 |
| D71X-16 | 50 | 125 | 234 | 45 | R11 |
| 65 | 145 | 261 | 47.6 | R11 | |
| 80 | 160 | 261 | 49 | R11 | |
| 100 | 180 | 260 | 54 | R12 | |
| 125 | 210 | 312 | 58 | R12.5 | |
| 150 | 240 | 312 | 58.6 | R13 | |
| 200 | 295 | 360 | 63.4 | R13.5 |
| فشار | 1.0/1.6MPA |
| اندازه | DN50~DN250 |
| درجه حرارت | ≤80 ℃ |
| متوسط | آب پاک |
| استاندارد طراحی | GB/T12238 |
| استاندارد چهره به چهره | GB/T12221 |
| استاندارد اتصال پایان | JB/T 17241.6 |
| بازرسی و آزمایش | GB/T 13927 |
1. شیر یک اتصال کلیپ است، شیر از بدنه شیر، صفحه دیسک، شفت سوپاپ، دسته و سایر قطعات تشکیل شده است.
2. سوپاپ دسته را 90 درجه می چرخاند، شفت سوپاپ نیز می چرخد، شفت سوپاپ صفحه پروانه را به چرخش در می آورد تا باز یا بسته شود، صفحه و دسته برای تنظیم جریان.
1. اندازه ساختار مطابق با GB/T12221، اندازه کوچک، وزن سبک، کارکرد آسان است.
2. ساختار ساختار نیم شفت، عملیات 90 درجه و باز شدن سریع را تصویب می کند.صفحه دارای استحکام بالا، سطح جریان بزرگ، مقاومت در برابر جریان کوچک و صرفه جویی در انرژی است.
3. محیط می تواند از هر دو طرف دریچه دیسک فلنج در هر جهت جریان یابد، که می تواند به هدف اتصال یا قطع کردن برسد.
4. گشتاور عملیات کوچک، صرفه جویی در کار و سبک وزن است.
5. تعداد آزمایش های باز و بسته بیش از ده هزار بار با عمر طولانی است.
5. آب بندی کامل به دست می آید و نشت گاز صفر است.
