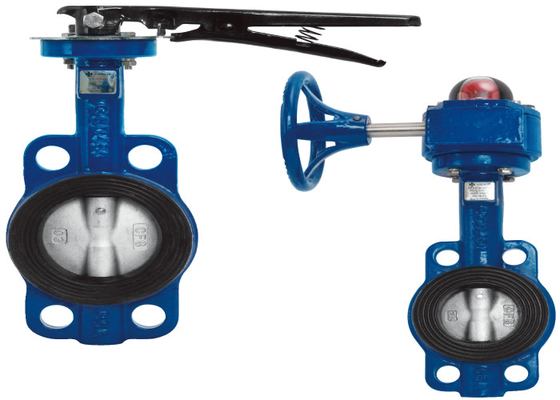

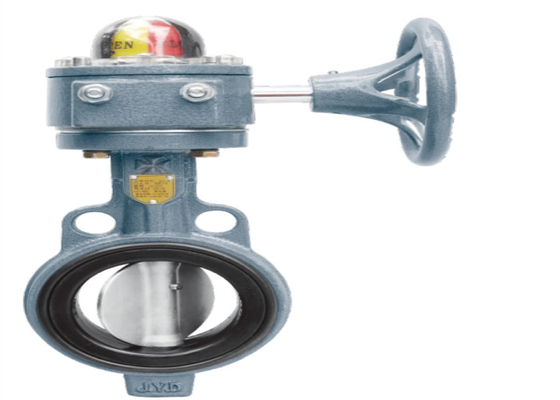

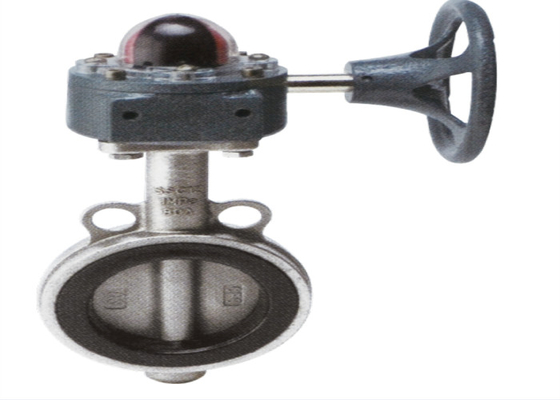

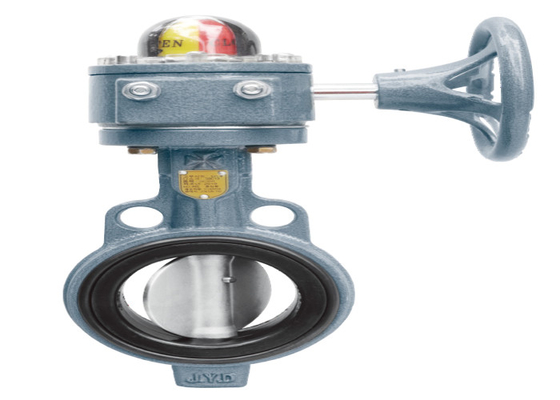

جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر پروانه ای ویفری | ارتباط: | ویفر / فلنج دار، ویفر |
|---|---|---|---|
| استاندارد: | JIS | مواد دیسک: | فولاد ضد زنگ |
| رنگ: | سفارشی، خاکستری | قدرت: | چرخ دستی |
| ساختار: | پروانه، ویفر | جنس بدنه: | چدن داکتیل/چدن GGG50،چدن ریخته گری |
| برجسته: | شیر پروانه ای نوع دنده استاندارد jis,شیر پروانه ای نوع دنده ای 250 میلی متری,شیر پروانه ای نوع ویفر فولاد ضد زنگ |
||
این شیر را می توان به طور گسترده در شبکه لوله شهری، سیستم گرمایش آب، ساخت و ساز و سایر صنایع سیستم آب تمیز استفاده کرد، می تواند به سرعت رسانه را متصل یا قطع کند و می تواند به سرعت جریان متوسط را تنظیم کند.این شیر را می توان در خط لوله یا تجهیزات متوسط غیر خورنده برای بستن، اتصال و تنظیم جریان استفاده کرد.
| اندازه | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 42 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 |
| اچ | 196 | 162 | 171 | 180 | 199 | 212 | 228 | 464 | 494 | 499 | 520 |
| بدن | آهن خاکستری |
| صندلی | EPDM |
| دیسک | فولاد ضد زنگ |
| سیال قابل استفاده | اب |
| فشار کاری | کمتر از 10 کیلوگرم بر سانتی متر مربع |
| دمای قابل اجرا | کمتر از 80 ℃ |
| روش اتصال | فلنج 10K |
1. ساختار ساختار نیمه محور را اتخاذ می کند، عملیات 90 درجه سریع باز می شود.صفحه دارای استحکام بالا، سطح جریان بزرگ، مقاومت در برابر جریان کوچک و صرفه جویی در انرژی است.
2. رسانه می تواند از هر دو طرف دریچه دیسک فلنج در هر جهت جریان یابد، می تواند به هدف اتصال یا قطع کردن برسد.
3. بدون طراحی ساختار پین مخروطی: اتصال انتقال بین شفت سوپاپ و صفحه سوپاپ شکل اتصال شش ضلعی را اتخاذ می کند که به طور موثر نشت و خطرات پنهان پین مخروطی شیر خط میانی اصلی را حل می کند و آب بندی شیر را تا حد زیادی بهبود می بخشد. ایمنی عملکرد و عملکرد، و مشکل افتادن پین مخروطی شیر پروانه ای خط وسط اصلی را به طور کامل حل می کند.
4. عملکرد آب بندی خوب: از آنجا که شیر بدون طراحی پین اتخاذ می کند، مشکل نشت پین مخروطی شیر پروانه ای خط وسط اصلی را به طور کامل حل می کند.صندلی سوپاپ فرآیند ولکانیزاسیون یکپارچه را اتخاذ می کند.از یک طرف مشکل نشتی بین نشیمنگاه سوپاپ و بدنه موجود در تست فشار شیر خط وسط اصلی حل شده است.از طرف دیگر، سطح آب بندی جانبی صندلی ولکانیزه گسترده تر است و سه خط آب آب بندی نوع O-ring اضافه می شود تا آب بندی با فلنج لوله قابل اطمینان تر شود.واشر فلنج ذخیره شده است.
1. شیر برای باز و بسته شدن روی خط لوله نصب می شود و همچنین می توان از آن برای تنظیم و دریچه گاز استفاده کرد.
2. شیر را می توان در هر جهت نصب کرد.
3. لوله و حفره شیر باید قبل از نصب تمیز شود.
4. شیر پس از نصب نباید تحت نیروهای خارجی زیاد قرار گیرد.
5. شیر روی خط لوله ای که برای مدت طولانی بسته است نصب می شود و باید مرتباً باز و بسته شود.
6. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق باید انجام شود.از آنجایی که شیر انتهایی باید با گرمایش لوله یا ژاکت استفاده شود تا از دمای دیواره لوله زیر 0 درجه جلوگیری شود.
7. نصب و استفاده در خط لوله تحت ارتعاش یا تغییر سریع دمای متوسط اکیداً ممنوع است.
8. شرایط عملیاتی باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد
