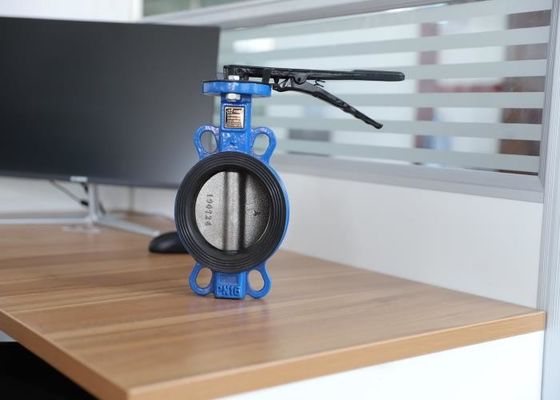

شیر پروانه ای ویفر متوسط ​​آب مواد چدن استاندارد API

مقدمه

شیر پروانه ای دسته ای از نظر ساختاری ساده، اندازه کوچک و وزن سبک است و تنها از چند قسمت تشکیل شده است.و فقط نیاز به چرخش 90 درجه را می توان به سرعت باز و بسته کرد، عملیات ساده، و شیر دارای ویژگی های کنترل سیال خوبی است.هنگامی که شیر پروانه ای در موقعیت کاملا باز است، ضخامت صفحه پروانه تنها مقاومت زمانی است که محیط از بدنه شیر عبور می کند، بنابراین افت فشار ایجاد شده توسط شیر کم است، بنابراین ویژگی های کنترل جریان بهتری دارد.

اندازه اتصال

نام قطعه اصلی و مواد

ویژگی های شیر

1. ساختار ساختار نیمه محور را اتخاذ می کند، عملیات 90 درجه سریع باز می شود.صفحه دارای استحکام بالا، سطح جریان بزرگ، مقاومت در برابر جریان کوچک و صرفه جویی در انرژی است.
2. رسانه می تواند از هر دو طرف دریچه دیسک فلنج در هر جهت جریان یابد، می تواند به هدف اتصال یا قطع کردن برسد.
3. بدون طراحی ساختار پین مخروطی: اتصال انتقال بین شفت سوپاپ و صفحه سوپاپ شکل اتصال شش ضلعی را اتخاذ می کند که به طور موثر نشت و خطرات پنهان پین مخروطی شیر خط میانی اصلی را حل می کند و آب بندی شیر را تا حد زیادی بهبود می بخشد. ایمنی عملکرد و عملکرد، و مشکل افتادن پین مخروطی شیر پروانه ای خط وسط اصلی را به طور کامل حل می کند.
4. عملکرد آب بندی خوب: از آنجا که شیر بدون طراحی پین اتخاذ می کند، مشکل نشت پین مخروطی شیر پروانه ای خط وسط اصلی را به طور کامل حل می کند.صندلی سوپاپ فرآیند ولکانیزاسیون یکپارچه را اتخاذ می کند.از یک طرف مشکل نشتی بین نشیمنگاه سوپاپ و بدنه موجود در تست فشار شیر خط وسط اصلی حل شده است.از طرف دیگر، سطح آب بندی جانبی صندلی ولکانیزه گسترده تر است و سه خط آب آب بندی نوع O-ring اضافه می شود تا آب بندی با فلنج لوله قابل اطمینان تر شود.واشر فلنج ذخیره شده است.


موارد احتیاط

1. شیر برای باز و بسته شدن روی خط لوله نصب می شود و همچنین می توان از آن برای تنظیم و دریچه گاز استفاده کرد.
2. شیر را می توان در هر جهت نصب کرد.
3. لوله و حفره شیر باید قبل از نصب تمیز شود.
4. شیر پس از نصب نباید تحت نیروهای خارجی زیاد قرار گیرد.
5. شیر روی خط لوله ای که برای مدت طولانی بسته است نصب می شود و باید مرتباً باز و بسته شود.
6. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق باید انجام شود.از آنجایی که شیر انتهایی باید با گرمایش لوله یا ژاکت استفاده شود تا از دمای دیواره لوله زیر 0 درجه جلوگیری شود.
7. نصب و استفاده در خط لوله تحت ارتعاش یا تغییر سریع دمای متوسط ​​اکیداً ممنوع است.
8. شرایط عملیاتی باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد
