| نام محصول: | شیر پروانه ای ویفری | جنس بدنه: | فولاد کربن، فولاد |
|---|---|---|---|
| ارتباط: | فلنج / ویفر، ویفر | استاندارد: | GB/T، استاندارد چینی |
| جنس صندلی: | ss، فولاد | رنگ: | سفارشی |
| فشار: | فشار متوسط، فشار کم | دیسک: | فولاد کربن |
| برجسته: | شیر پروانه ای ویفر 65 میلی متری,شیر پروانه ای ویفر با فشار متوسط,شیر پروانه ای ویفری با اندازه کوچک |
||

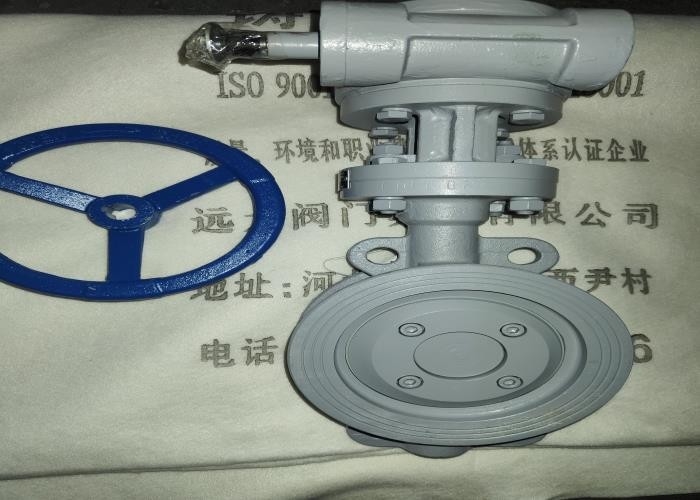

شیر پروانه ای دسته ای از نظر ساختاری ساده، اندازه کوچک و وزن سبک است و تنها از چند قسمت تشکیل شده است.و فقط نیاز به چرخش 90 درجه را می توان به سرعت باز و بسته کرد، عملیات ساده، و شیر دارای ویژگی های کنترل سیال خوبی است.هنگامی که شیر پروانه ای در موقعیت کاملا باز است، ضخامت صفحه پروانه تنها مقاومت زمانی است که محیط از بدنه شیر عبور می کند، بنابراین افت فشار ایجاد شده توسط شیر کم است، بنابراین ویژگی های کنترل جریان بهتری دارد.
از بدنه سوپاپ، دیسک، براکت، ساقه سوپاپ، دستگاه الکتریکی، حلقه آب بندی و غیره تشکیل شده است.
| تایپ کنید |
اندازه |
L | اچ | اچ1 | آ1 | ب1 | 6 کیلوگرم | 10 کیلوگرم | ||
| D1 | Z-Φd | D1 | Z-Φd | |||||||
|
D373H -6C/10C |
50 | 43 | 112 | 350 | 180 | 200 | 110 | 4-Φ14 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 130 | 4-Φ14 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 150 | 4-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 170 | 4-Φ18 | 180 | 8-Φ18 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 200 | 8-Φ18 | 210 | 8-Φ18 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 225 | 8-Φ18 | 240 | 8-Φ22 | |
| 200 | 89 | 208 | 605 | 270 | 280 | 280 | 8-Φ18 | 295 | 8-Φ22 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 335 | 12-Φ18 | 350 | 12-Φ22 | |
| 300 | 114 | 283 | 800 | 380 | 420 | 395 | 12-Φ22 | 400 | 12-Φ22 | |
| 350 | 127 | 310 | 835 | 380 | 420 | 445 | 12-Φ22 | 460 | 16-Φ22 | |
| 400 | 140 | 340 | 915 | 450 | 470 | 495 | 16-Φ22 | 515 | 16-Φ26 | |
| 450 | 152 | 380 | 960 | 480 | 490 | 550 | 16-Φ22 | 565 | 20-Φ26 | |
| 500 | 152 | 410 | 1020 | 480 | 490 | 600 | 20-Φ22 | 620 | 20-Φ26 | |
| 600 | 154 | 470 | 1225 | 480 | 490 | 705 | 20-Φ26 | 725 | 20-Φ30 | |
| 700 | 165 | 550 | 1355 | 640 | 660 | 810 | 24-Φ26 | 840 | 24-Φ30 | |
| 800 | 190 | 640 | 1470 | 640 | 660 | 920 | 24-Φ30 | 950 | 24-Φ33 | |
| 900 | 203 | 710 | 1545 | 750 | 860 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | |
| 1000 | 216 | 770 | 1795 | 850 | 900 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | |
| 1200 | 254 | 890 | 1965 | 850 | 900 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | |
| بخش اصلی | مواد قطعه |
| بدنه، دیسک، یوغ | WCB |
| ساقه | 2Cr13 |
| حلقه مهر و موم | 430 + آزبست گرافیت |
1. شیر در انبار خشک نگهداری می شود.نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم.
3. شیر بر روی لوله افقی یا عمودی نصب می شود، اما برای سهولت کار باید باز و بسته شود.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب می تواند الزامات را برآورده کند.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. شیر پس از نصب نباید تحت نیروهای خارجی زیاد قرار گیرد.
7. جهت جریان متوسط هنگام نصب باید با جهت پیکان بدنه شیر مطابقت داشته باشد.
8. شرایط عملیاتی باید الزامات فنی در مشخصات عملکرد را برآورده کند.
| خطاهای احتمالی | علت عیب | روش حذف |
| نشت بسته بندی |
1. انقضا یا پیری چاشنی 2. پیچ غده سفت نشده است |
1. بسته بندی را تعویض کنید 2. پیچ های غده را به طور یکنواخت سفت کنید |
| نشت کلاهک انتهایی |
1. پیچ سفت نشده است 2. O-ring آسیب دیده است |
1. پیچ ها را سفت کنید. 2. O-ring را تعویض کنید |
| نشت سطح آب بندی |
1. جهت نصب شیر با جهت جریان متوسط ناسازگار است 2. خاموش شدن در جای خود نیست 3. در سطح آب بندی پوسته پوسته شدن وجود دارد 4. سطح آب بندی آسیب دیده است |
1. نصب را بررسی کنید 2. پیچ های محرک را دوباره تنظیم کنید و در جای خود ببندید 3. تجمع را تمیز کنید 4. سطح آب بندی را دوباره آسیاب و تعمیر کنید |
