جزئیات محصول:
پرداخت:
|

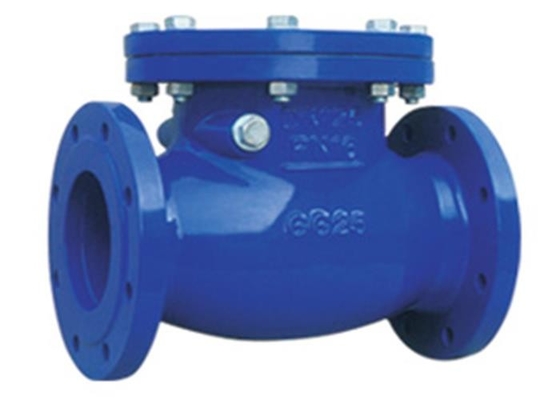

| نام محصول: | شیر چک فلنج دار | قدرت: | خود |
|---|---|---|---|
| رسانه ها: | اب | ساختار: | چک کنید، چرخش کنید |
| دمای کاری: | -20-180 درجه سانتیگراد | حلقه صندلی: | برنجی |
| رنگ: | درخواست مشتری | فشار: | فشار کم |
| جنس بدنه: | آهن خاکستری GG25 | ارتباط: | انتهای فلنج |
| برجسته: | سوپاپ چرخشی فلنجدار GG25,سوپاپ چک سوئینگ فلنجی PN16,سوپاپ چرخشی آهنی خاکستری PN16 |
||
شیر چک سوئینگ، همچنین به عنوان شیر یکطرفه یا شیر چک شناخته می شود، برای جلوگیری از جریان برگشتی محیط در خط لوله استفاده می شود.شیری که قسمت های باز و بسته کننده آن به طور خودکار با جریان متوسط و نیرویی برای جلوگیری از جریان برگشتی متوسط باز یا بسته می شود، شیر چک می گویند.شیر چک یک شیر اتوماتیک است که عمدتاً در خط لوله با جریان یک طرفه از رسانه استفاده می شود.برای جلوگیری از حوادث، رسانه فقط در یک جهت جریان دارد.این نوع شیر باید به صورت افقی در خط لوله نصب شود.
برای جلوگیری از برگشت رسانه استفاده می شود.با انتخاب مواد مختلف (WCB، CF8 (m)، CF3 (m)، 1gr5mo، 15crmo1v، می توان آن را روی آب، بخار، روغن، اسید نیتریک، اسید استیک، محیط اکسید کننده قوی، اوره و سایر رسانه ها اعمال کرد. مورد استفاده در خطوط لوله نفت، شیمیایی، دارویی، کود شیمیایی، برق و سایر خطوط لوله
| طراحی و ساخت | BS EN 12334 |
| رو در رو | DIN 3202-F6 |
| انتهای فلنج | DIN 2531/2532/2533 |
ویژگی
| اندازه: | DN15-DN300 |
| فشار معمولی (MPA) | 1.6 |
| دمای مناسب | ≤200 درجه سانتیگراد |
| تست مهر و موم | 1.8MPa |
| تست پوسته | 2.4MPa |
| رسانه مناسب: | بخار، آب، روغن |
| نام قطعه | مواد |
| بدن | GG25 |
| صندلی | برنج / SS |
| حلقه مهر و موم دیسک | برنج / SS |
| دیسک | GG25 |
| کاپوت | GG25 |

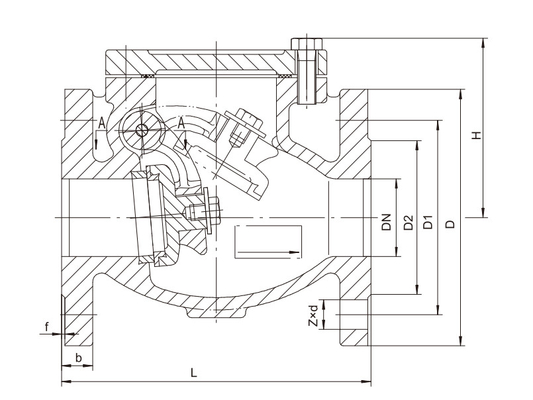

| DN | ال | D | D1 | D2 | bf | Zxd | اچ |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4x19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20-2 | 4x19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22-2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24-2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26-2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26-2 | 8x23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30-2 | 12x23 | 275 |
