جزئیات محصول:
پرداخت:
|
| نام محصول: | سوپاپ چک تاب | فشار: | 2.5 مگاپاسکال |
|---|---|---|---|
| دمای رسانه: | ≤50 ℃ | رنگ: | درخواست مشتری، آبی |
| استاندارد: | DIN، گیگابایت | ساختار: | بررسی |
| جنس بدنه: | اهن | اندازه: | DN50~DN350 |
| برجسته: | نوع فلنج شیر چک پایین بالابر,نوع فلنج شیر چک 2.5 مگاپاسکال,سوپاپ چرخش فلنج چدنی |
||

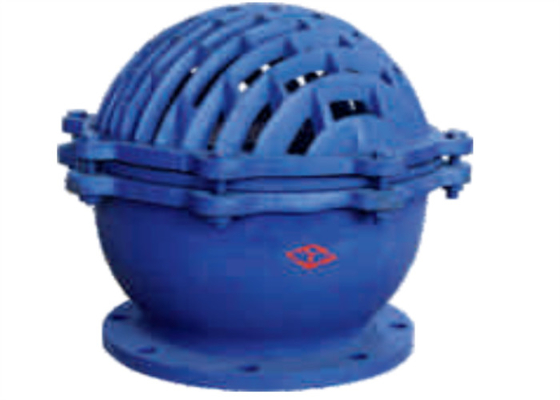

H42x-2.5 یک شیر پایین بالابر متصل به فلنج است.H45x-2.5 فلنج متصل چند دیسک نوسان شیر پایین.H46x-2.5 یک دریچه پایینی نوسان دودیسکی با فلنج متصل است.H12x-2.5 یک شیر پایین بالابر با اتصال رزوه داخلی است.آنها از بدنه سوپاپ، نشیمنگاه سوپاپ، دیسک سوپاپ و واشر آب بندی تشکیل شده اند
شیر از نیروی مکش پمپ برای ایجاد فشار منفی استفاده می کند.فشار اتمسفر فشار آب را به لوله مکش پمپ وارد می کند تا دریچه باز شود.هنگام توقف پمپ، از فشار ستون آب و وزن خود دیسک شیر برای بسته شدن خودکار استفاده کنید تا از برگشت جریان آب جلوگیری شود.
1. شیر باید در انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. شیر باید به طور منظم برای ذخیره سازی طولانی مدت نگهداری شود.
3. شیر در پایین خط لوله عمودی لوله ورودی آب پمپ آب نصب می شود.
4. حفره داخلی لوله ها و شیرها را قبل از نصب تمیز کنید.
5. شرایط عملیاتی باید الزامات فنی در مشخصات عملکرد را برآورده کند
| تایپ کنید |
DN |

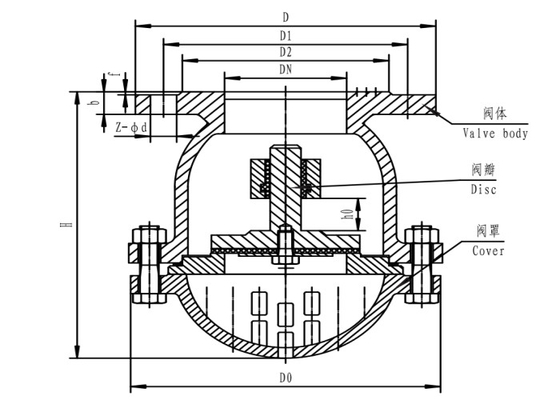

بعد، ابعاد، اندازه | |||||||
| D | D1 | D2 | bf | Z-Φd | D0 | ساعت0 | اچ | ||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-Φ14 | 132 | 17 | 135 |
| 65 | 160 | 130 | 110 | 16-3 | 4-Φ14 | 167 | 25 | 175 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-Φ18 | 196 | 32 | 190 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-Φ18 | 243 | 40 | 225 | |
| 125 | 235 | 200 | 175 | 20-3 | 8-Φ18 | 274 | 43 | 270 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-Φ18 | 311 | 58 | 303 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-Φ18 | 402 | 65 | 380 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-Φ18 | 458 | 84 | 500 | |
| 300 | 435 | 395 | 362 | 24-4 | 12-Φ23 | 515 | 90 | 540 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-Φ23 | 600 | 130 | 600 | |
