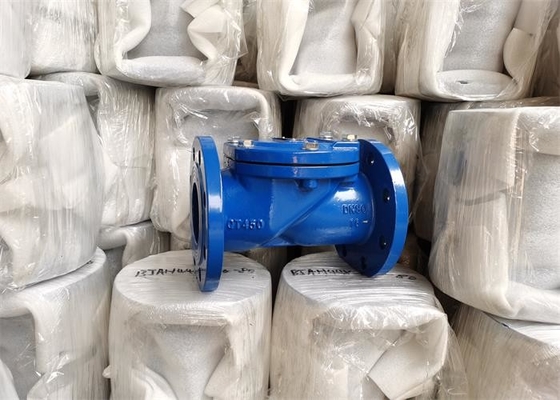

مواد چدن داکتیل دریچه چک ورق لاستیکی فلنجدار سوپاپ چک

استفاده

این شیر عمدتاً در خروجی پمپ خط لوله در سیستم تامین آب و زهکشی، نفت، صنایع شیمیایی و سایر بخش های صنعتی مایع غیر خورنده برای جلوگیری از جریان متقابل متوسط ​​استفاده می شود.

اصل ساختار و عمل

شیر توسط فلنج متصل می شود، سطح آب بندی طراحی شیبدار را اتخاذ می کند و زمان بسته شدن کوتاه است که می تواند فشار چکش آب را کاهش دهد.شیر از بدنه سوپاپ، پوشش سوپاپ، دیسک سوپاپ و سایر قطعات تشکیل شده است.

ویژگی های شیر

1. مقاومت سیال کوچک است و سطح آب بندی کمتر توسط محیط شسته شده و فرسایش می یابد.

2. شکل ساده، تکنولوژی ساخت خوب و طیف وسیعی از کاربرد.

3. دستگاه موقعیت محدود در حفره داخلی بدنه شیر از بالا بودن موقعیت باز شدن دیسک سوپاپ برای بسته شدن جلوگیری می کند و عملکرد سرویس کل دستگاه را پایدارتر می کند.

4. در حین نصب، جهت جریان متوسط ​​با جهت پیکان روی بدنه شیر مطابقت دارد.

دستورالعمل های ذخیره سازی، نصب و استفاده

1. شیر باید در انبار خشک قرار گیرد و نباید در هوای آزاد نگهداری شود.

2. برای نگهداری طولانی مدت، باید به طور منظم نگهداری شود.

3. شرایط عملیاتی باید الزامات مشخصات عملکرد را برآورده کند.

4. بازرسی تست فشار باید قبل از نصب انجام شود و نصب فقط پس از برآورده شدن الزامات انجام می شود.

5. حفره داخلی لوله ها و شیرها را قبل از نصب تمیز کنید.

6. پس از نصب، محصول نباید تحت نیروی خارجی زیاد قرار گیرد.

7. شیر معمولاً در خط لوله افقی نصب می شود و پوشش شیر به سمت بالا عمود بر خط لوله است و توجه داشته باشید که جهت جریان متوسط ​​با جهت فلش روی بدنه شیر مطابقت دارد.

8. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق حرارتی باید ارائه شود.هنگامی که از آن به عنوان شیر انتهایی استفاده می شود، لوله یا ژاکت همراه باید برای گرمایش استفاده شود تا دمای دیواره لوله کمتر از 0 ℃ نباشد.

9. نصب و استفاده از آن بر روی خط لوله دارای ارتعاش یا تغییر سریع دمای متوسط ​​ممنوع است.

بعد، ابعاد، اندازه
