جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر چک فلنج دار | اندازه پورت: | DN50~DN500 |
|---|---|---|---|
| فشار: | 1.6 mpa | قدرت: | غیر |
| مواد: | Iron; اهن؛ Ductile iron آهن انعطاف پذیر | ساختار: | چک کنید، چرخش کنید |
| رسانه ها: | اب | رنگ: | درخواست مشتری، آبی |
| برجسته: | شیر چک فلنج dn500,شیر چک فلنج لوله های عمودی,شیر چک فلنج استاندارد gb |
||
هدف این شیر جلوگیری از جریان متقابل محیط روی انواع خطوط لوله یا تجهیزات است و برای باز و بسته شدن یک طرفه استفاده می شود.

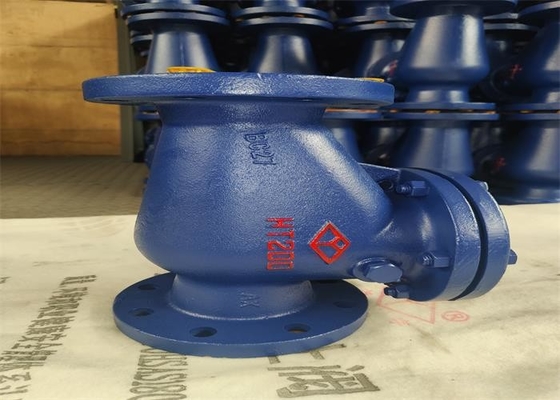

1. این شیر یک شیر چک تاب آهنی متصل به فلنج مطابق با استاندارد gb/t 13932 می باشد.

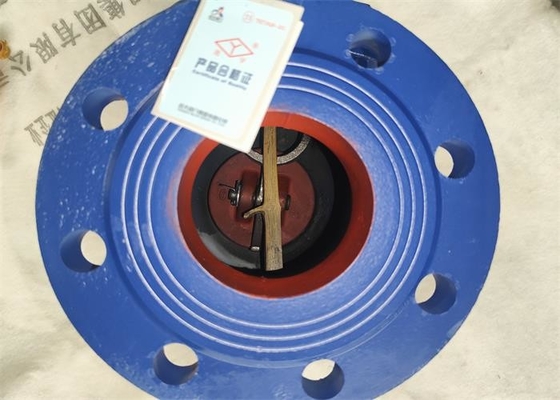

2. این شیر از بدنه سوپاپ، روکش سوپاپ، دیسک سوپاپ، راکر و محور راکر و سایر قطعات تشکیل شده است.این شیر می تواند به طور خودکار از برگشت سیال جلوگیری کند.دیسک شیر این شیر تحت تاثیر فشار سیال باز می شود و سیال از سمت ورودی به سمت خروجی جریان می یابد.هنگامی که فشار ورودی کمتر از فشار خروجی است، دیسک شیر به طور خودکار تحت تأثیر اختلاف فشار سیال، گرانش خود و سایر عوامل برای جلوگیری از جریان برگشتی متوسط بسته می شود.
| تایپ کنید | اسمی | اندازه (میلی متر) | ||||||
| DN | L | اچ | D | D1 | D2 | BF | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| نام قطعه | مواد |
| بدنه، کاپوت، دیسک | QT450-10/HT200 |
| ساقه | QT450-10 |
| شفت | 35، فولاد ضد زنگ |
| بسته بندی | XB300 |
| شفت پین | 35، فولاد ضد زنگ |
| پیچ، مهره | 25/35 |
